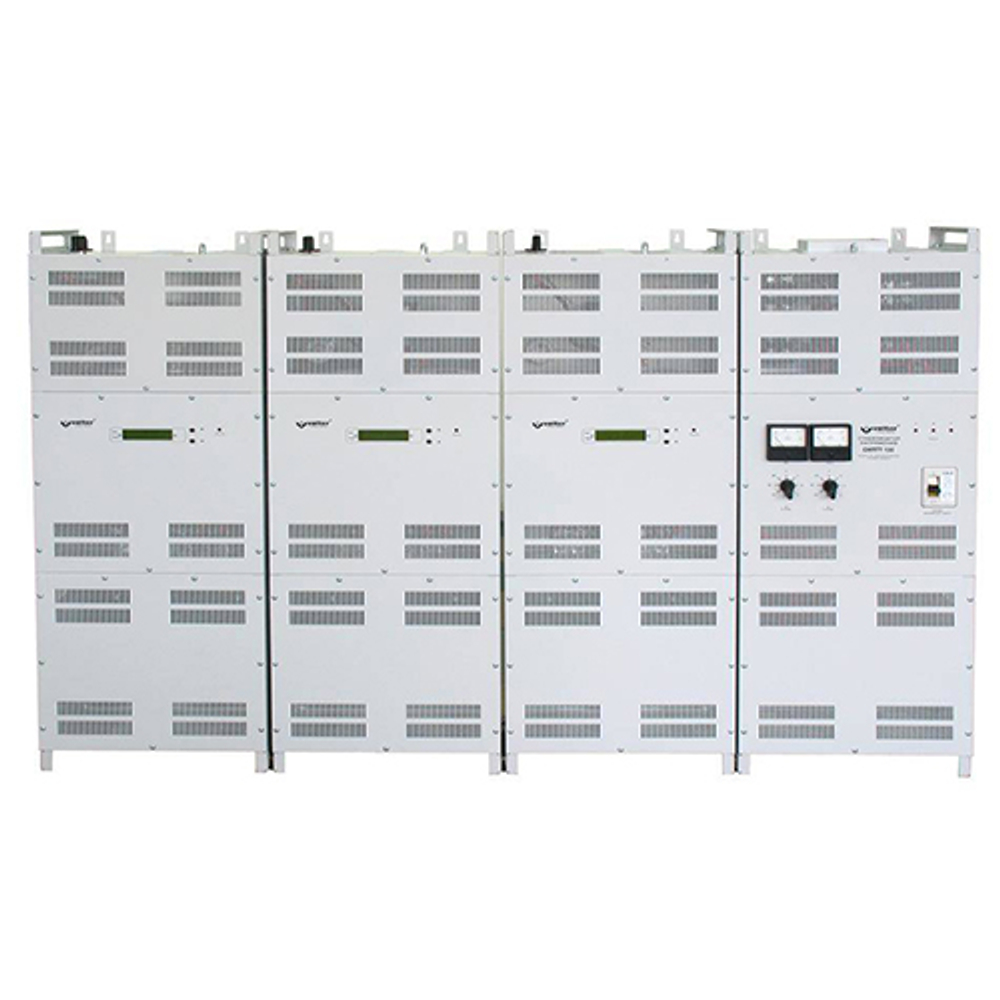

Стабилизатор переменного напряжения Volter СНПТТ- 100 пт

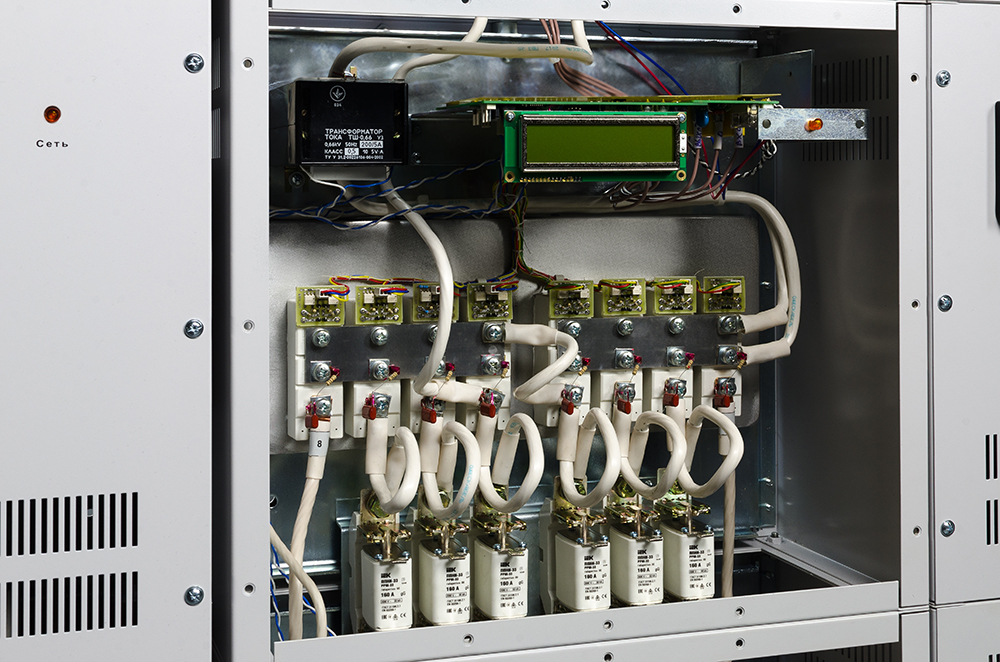

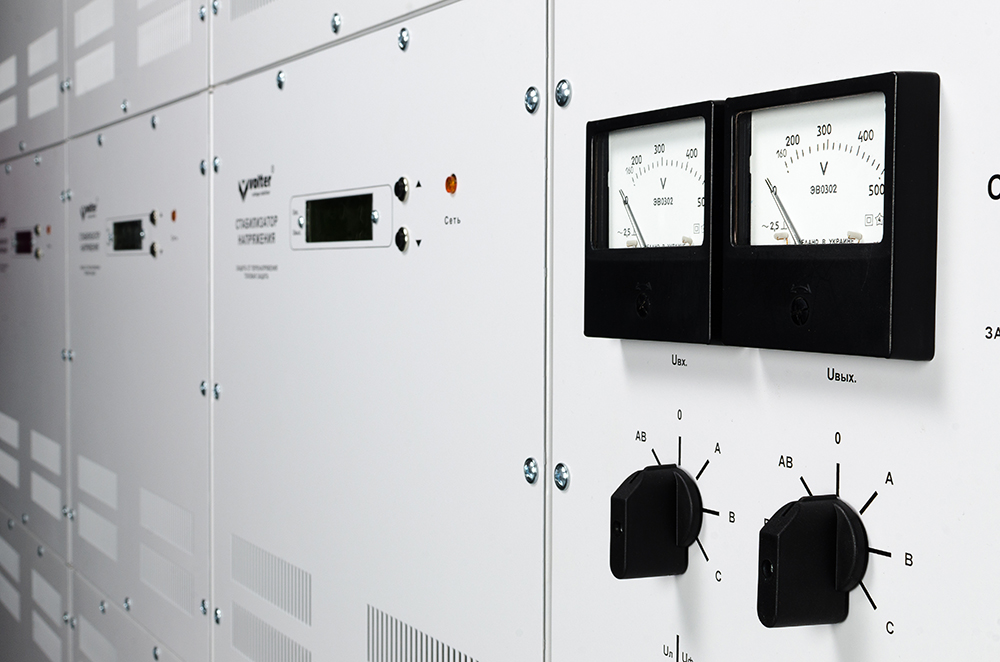

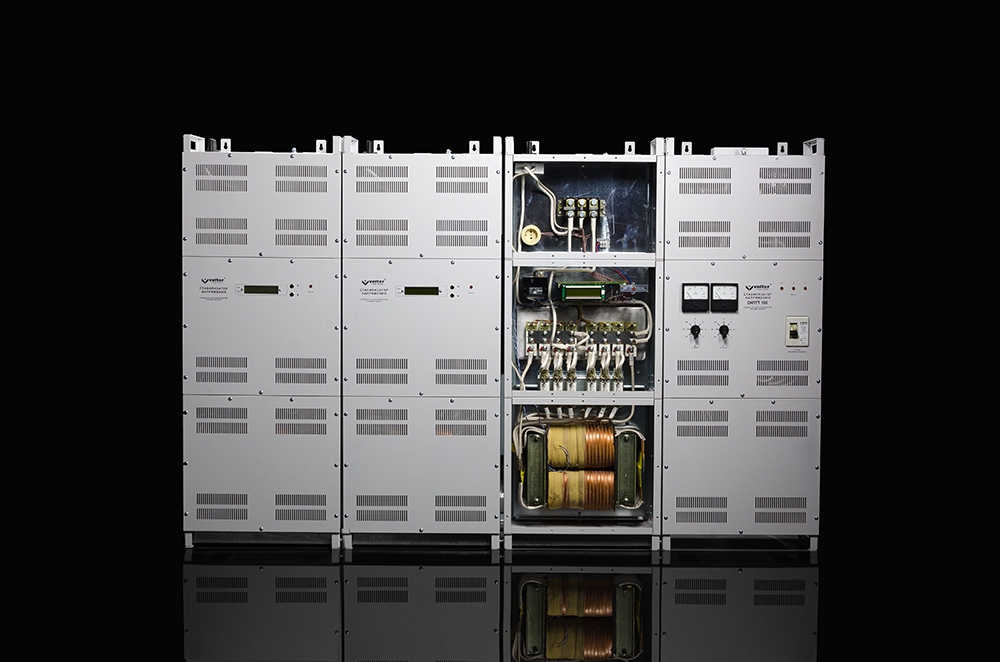

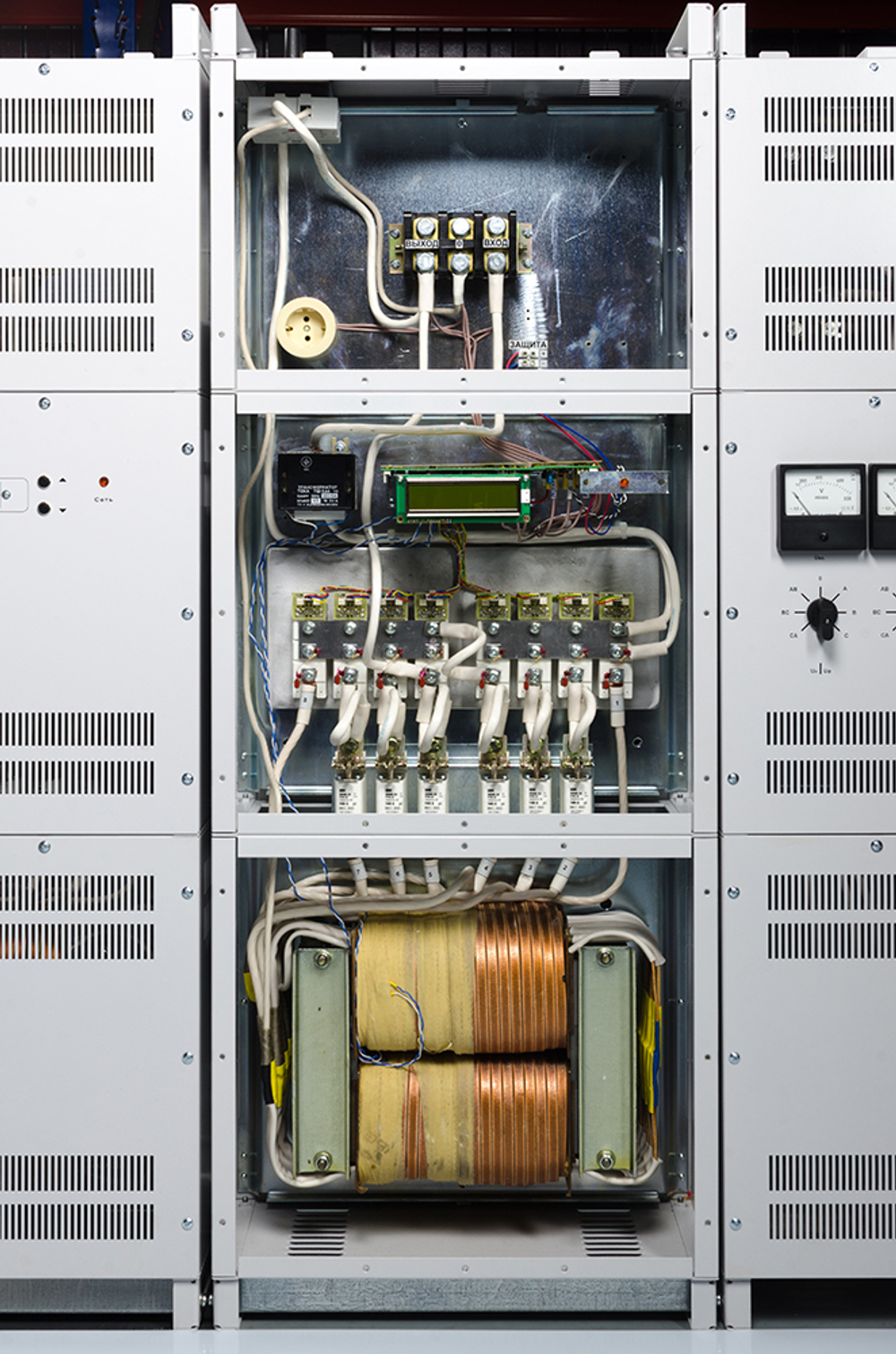

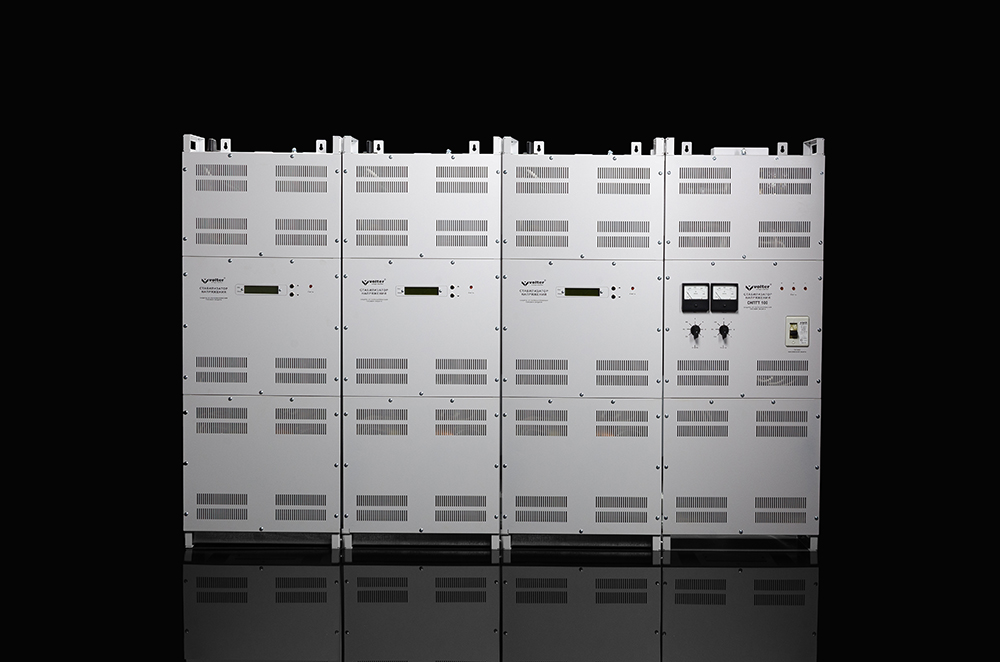

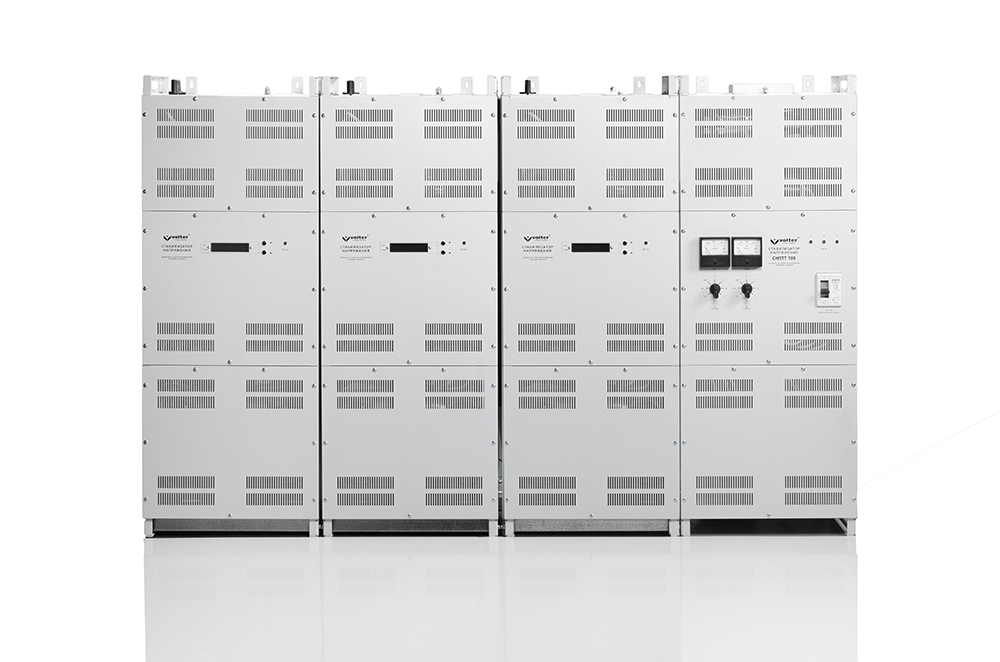

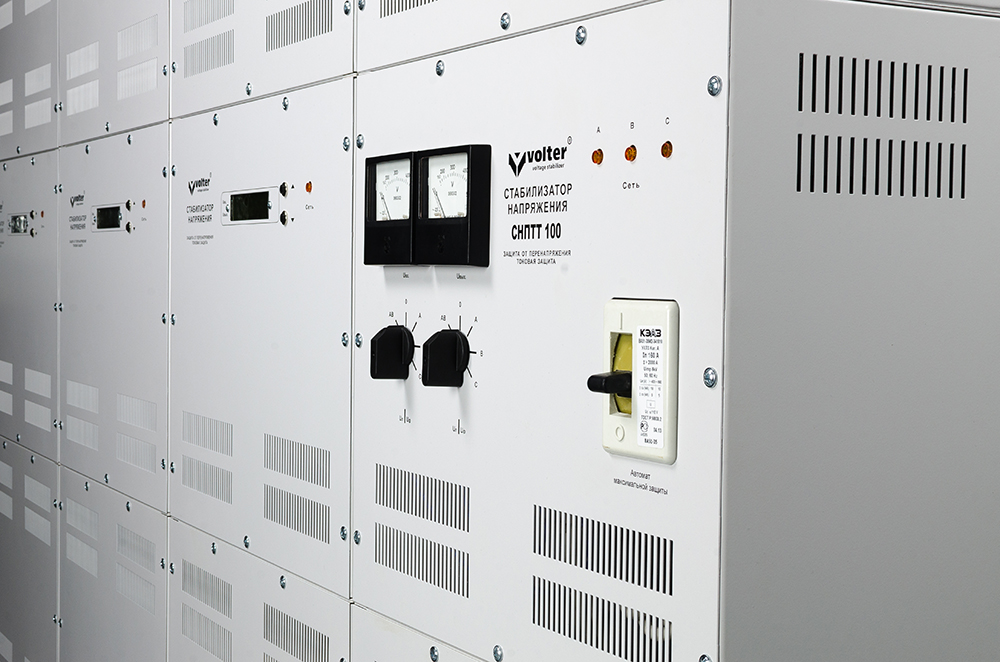

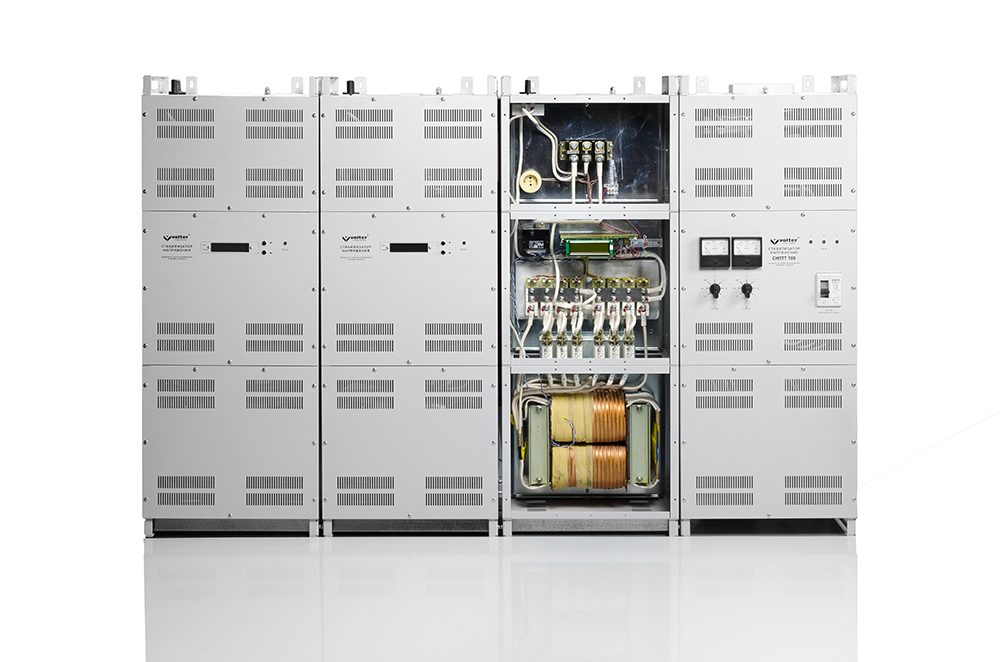

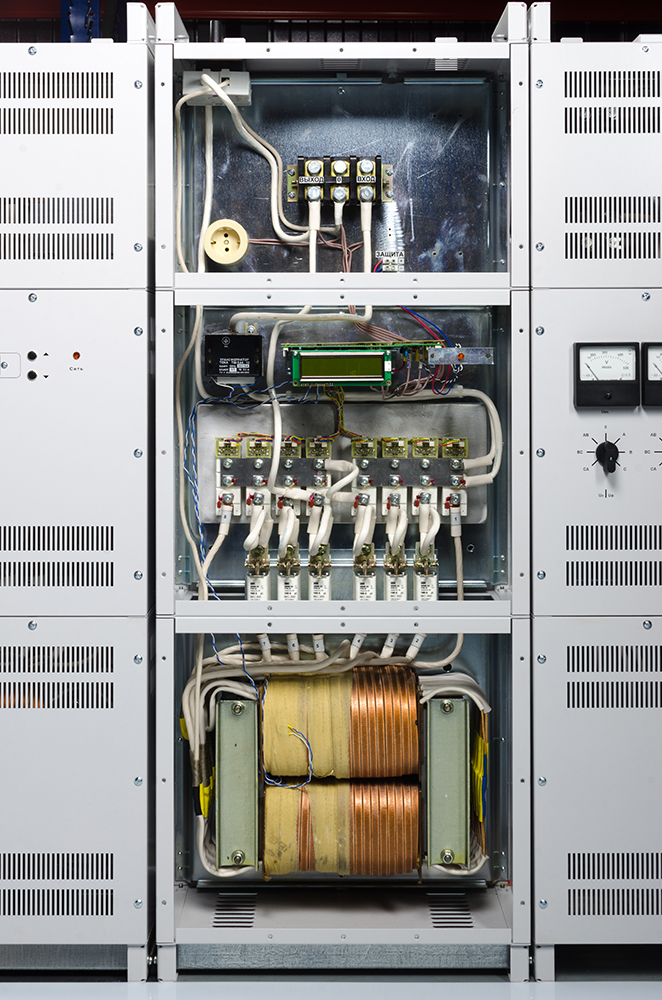

Трехфазный стабилизатор напряжения состоит из четырех блоков. Три из них — это блоки стабилизации фазы, и один — коммутационный блок. Устанавливать стабилизатор можно на полу, а можно отдельные блоки подвесить на стену. Этому способствует удобный металлический корпус каждого блока. Ключевые узлы, отвечающие за работу и выполнение стабилизатором своих обязанностей, находятся на шасси, которое прикрывается днищем и передней панелью корпуса. За счет 16-ти ступеней регулирования обеспечивается лучшая, по сравнению с 7-ми ступенчатыми моделями, точность выходного напряжения. Стабилизатор снимает сетевые показания входного напряжения в стабилизированном положении и входной фазовый ток. Данные отображаются на лицевой панели корпуса с помощью индикаторного окна. На коммутаторном блоке расположены автоматический выключатель и вольтметры, измеряющие напряжение на входе и выходе стабилизатора. Специальный тумблер дает возможность наблюдать на вольтметрах как фазное, так и линейное напряжение. Блок стабилизации включает следующие компоненты: автотрансформатор с семью выводами, соответствующие силовые симисторные ключи, а также контроллер напряжения. Изменения входного фазного напряжения активизируют работу блока, и с помощью регулирования силовыми ключами магнитного потока в трансформаторе сохраняется постоянное выходное напряжение, установленное пользователем. Коммутационный блок нужен для включения стабилизатора в сеть переменного напряжения. Подключать следует по схеме «звезда», оставляя один нулевой провод.
