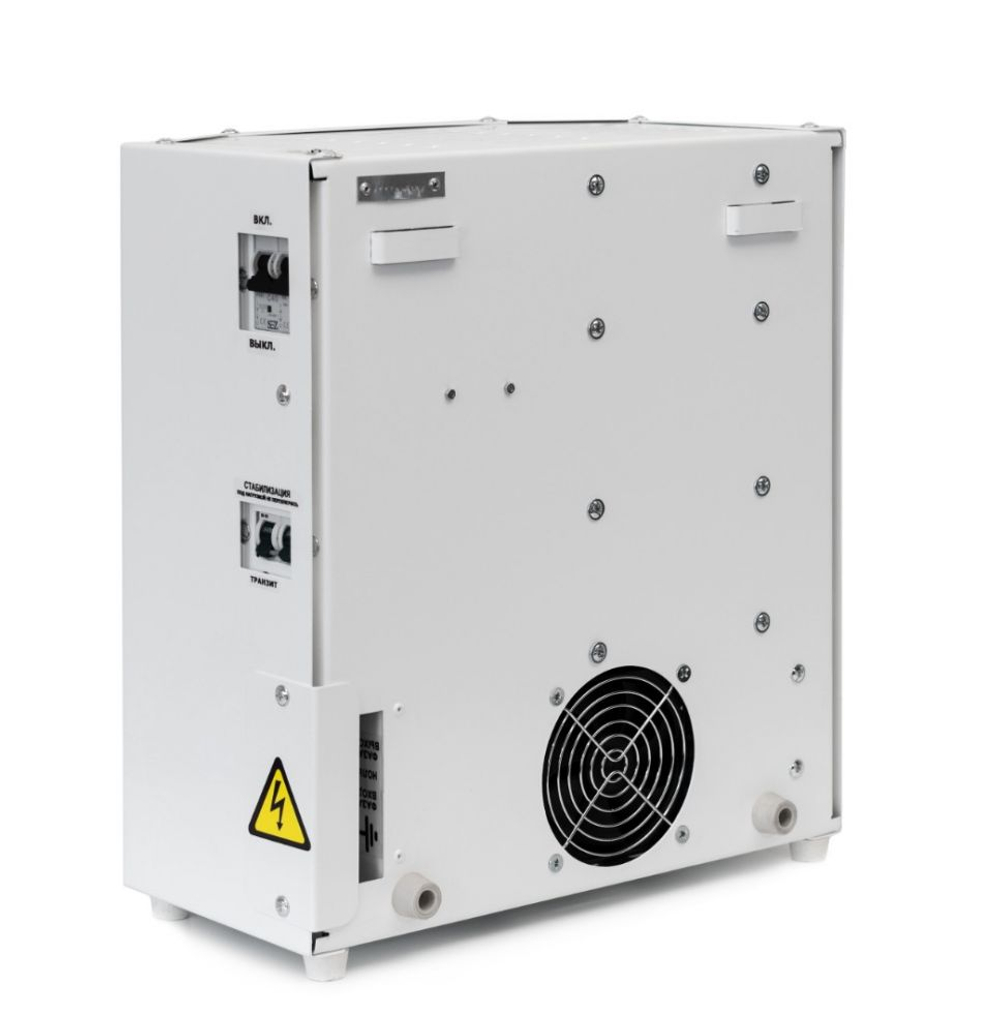

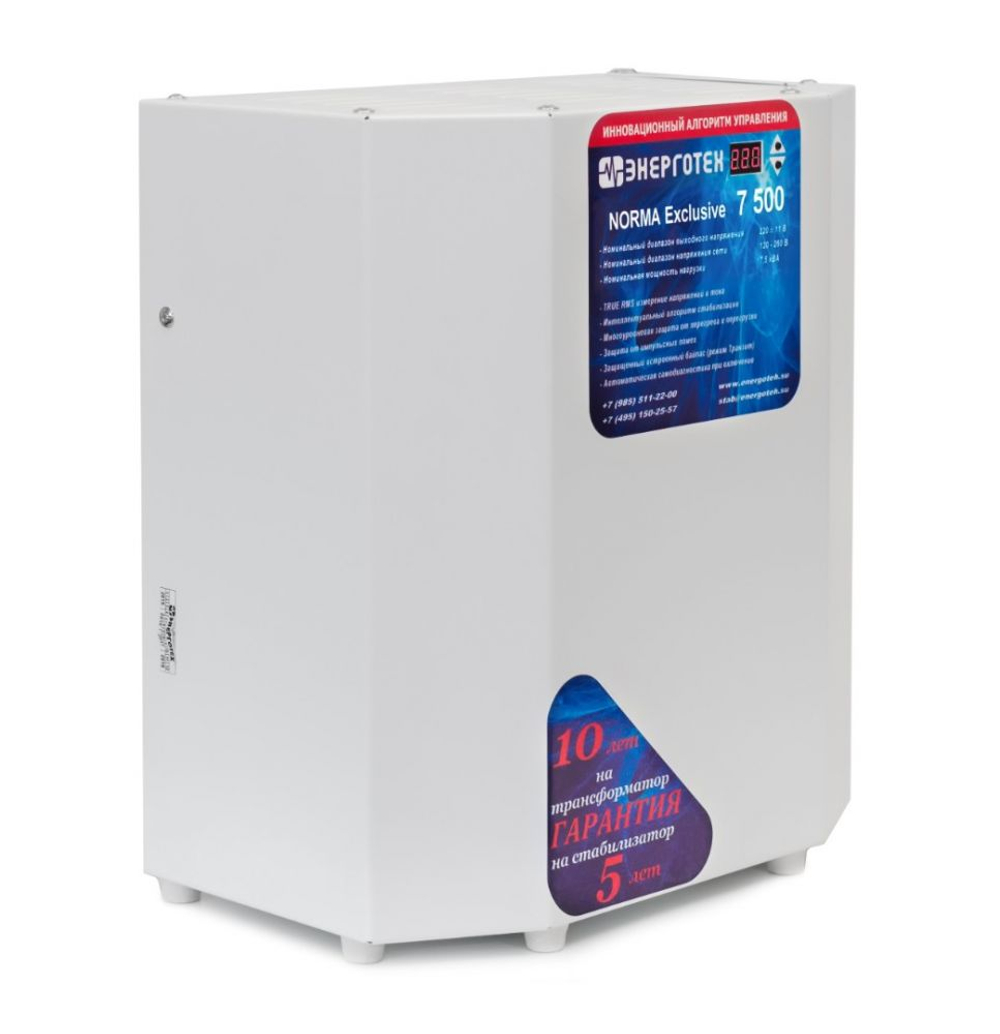

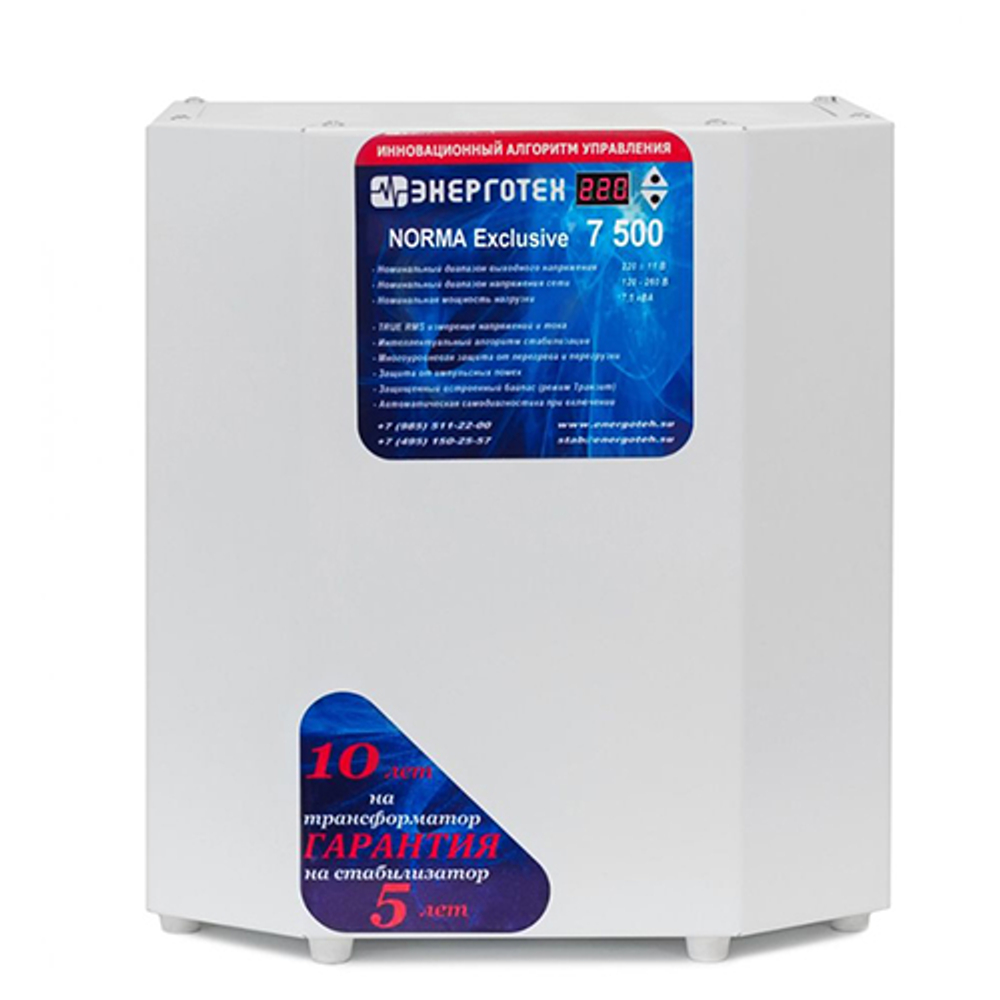

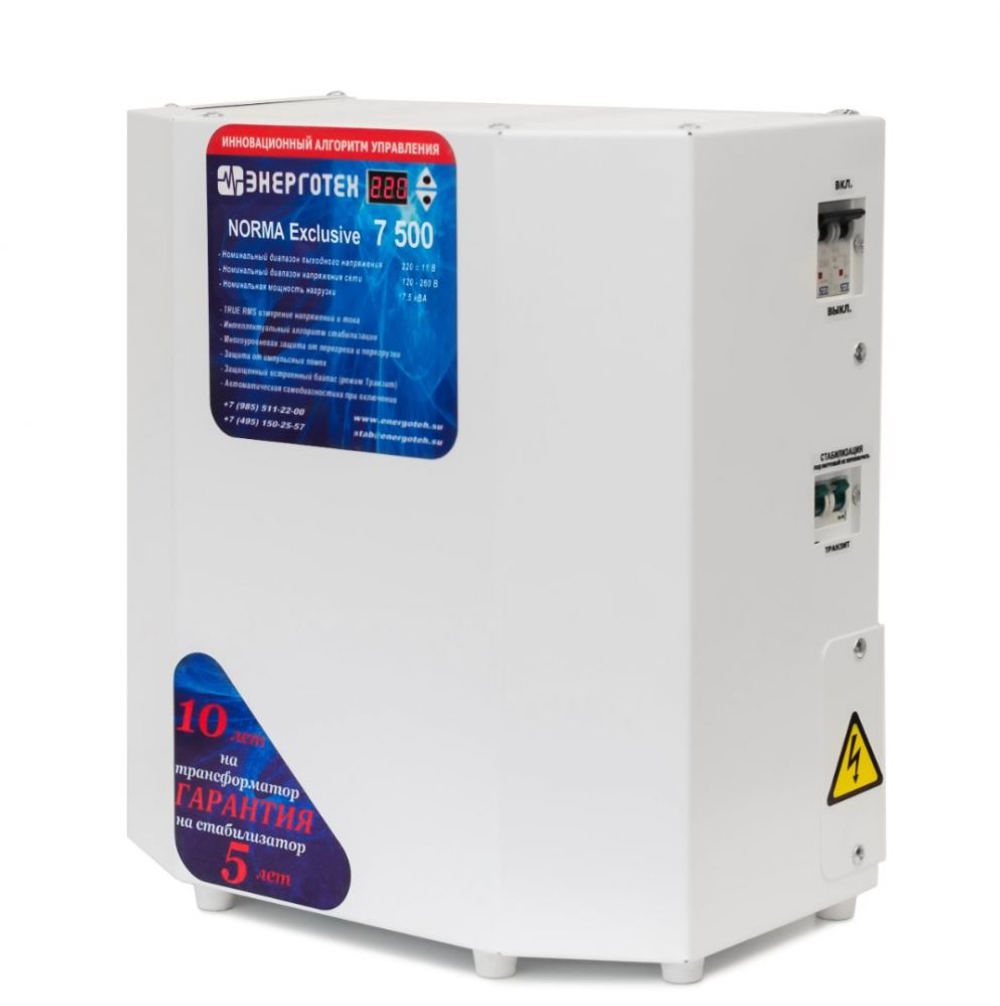

Стабилизатор переменного напряжения Энерготех NORMA Exclusive 7500

Стабилизатор сетевого напряжения, предназначен для автоматической коррекции напряжения в нагрузке и рассчитан на непрерывную работу в промышленных и бытовых сетях электроснабжения, с номинальным фазным напряжением 220 вольт, частотой 50 герц. Стабилизатор обеспечивает: неискаженную синусоидальную форму выходного напряжения сетевой частоты (50 Гц); поддержание выходного напряжения с заданной точностью при изменении сетевого напряжения в пределах номинального диапазона входных (сетевых) напряжений; непрерывное измерение действующих значений входного тока, входного и выходного напряжений в каждом периоде сетевой частоты, и реакцию на их изменение не более 20 мс; работу в диапазоне от холостого хода до максимальной мощности нагрузки; аварийное отключение при длительной перегрузке или коротком замыкании; охлаждение автотрансформатора и силовых ключей с помощью вентилятора; аварийное отключение при перегреве автотрансформатора и силовых ключей; автоматическое выключение стабилизатора при опасном входном напряжении (свыше 340 вольт); постоянное отображение на индикаторе текущего входного напряжения (по умолчанию) или одного из параметров: выходного напряжения, входного тока, ступени стабилизации (на выбор пользователя); отображение на индикаторе сообщения о причине отключения; возможность работы в режиме «Транзит» в аварийной ситуации; автоматическое отключение от сети в режиме «Транзит» при входном напряжении свыше 265 вольт. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Стабилизатор имеет металлический корпус и может эксплуатироваться в настенном и напольном вариантах. На лицевой панели расположен светодиодный цифровой индикатор и кнопки переключения «экранов». На задней стенке стабилизатора расположена клеммная колодка для стационарного подключения силовых проводов, закрытая защитной крышкой. На правой боковой панели находятся выключатель питания и переключатель режимов работы «Стабилизация – Транзит». (У стабилизаторов мощностью 5, 7,5 и 9 кВА эти органы управления находятся на нижней стенке корпуса) Переключение режимов работы «Стабилизация – Транзит» допустимо только на выключенном стабилизаторе Функционально стабилизатор является автоматическим регулятором напряжения ступенчатого типа. Он состоит из автотрансформатора, блока тиристорных ключей, платы управления и жидкокристаллического индикатора. Функции выключателя питания выполняет автомат максимальной токовой защиты с независимым расцепителем. Таким образом, реализуется дополнительный уровень защиты, независимый от платы управления. При переключении в режим «Транзит» происходит отключение силового трансформатора от сети и подключение нагрузки напрямую к входу стабилизатора. Плата управления продолжает контролировать входное напряжение, и, если оно превысит 265 вольт, отключит стабилизатор с помощью независимого расцепителя. Режим «Транзит» является аварийным режимом. Его рекомендуется применять, если по каким-либо причинам нормальная работа в режиме «Стабилизация» невозможна. Плата управления организует непрерывный контроль входного и выходного напряжений, входного тока, температуры автотрансформатора и блок силовых ключей. Она выдает сигналы управление силовыми ключами, обеспечивает стабилизацию выходного напряжения, обнаружение и немедленную реакцию на аварийные ситуации, а также отображение соответствующей информации на индикаторе.
