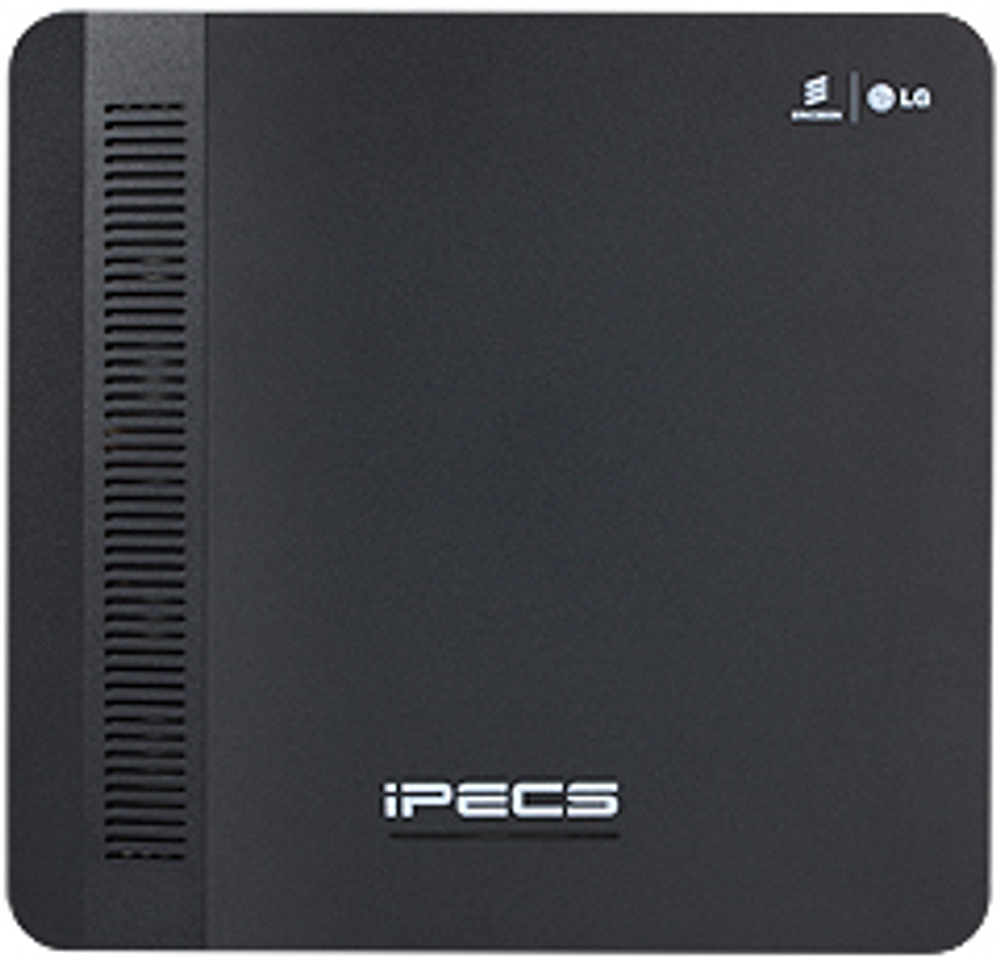

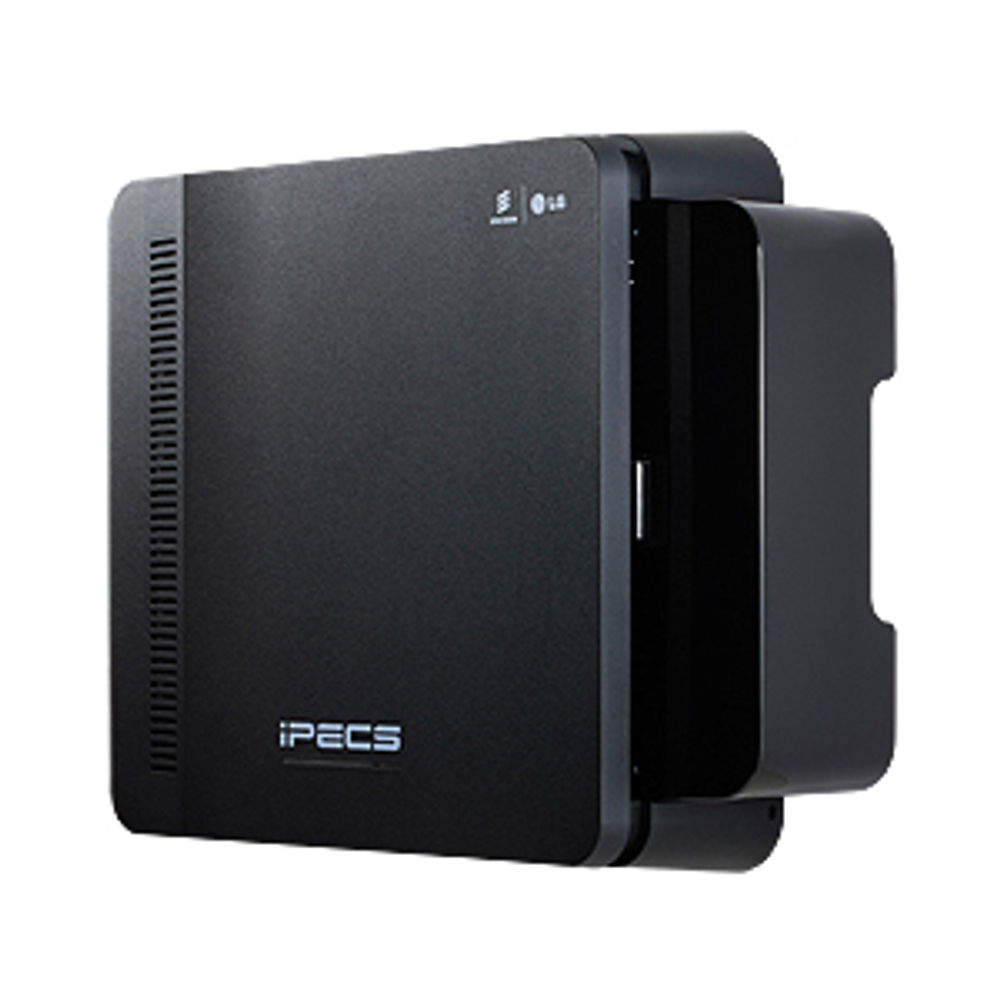

Системный блок Ericsson-LG iPECS eMG80-KSUA

Системный блок KSUA управляет передачей информации между периферийными платами, контролирует все ресурсы системы, регулировку коэффициентов усиления сигналов импульсно-кодовой модуляции (PCM), генерирует системные тональные сигналы, управляет обработкой вызовов. На материнской плате MBUA, входящей в состав системного блока, находятся переключатели для защиты системной базы данных и инициализации системы. Встроенный порт локальной сети LAN обеспечивает доступ к веб-интерфейсу настройки системы iPECS eMG80 и основных каналов VoIP. Кроме того, для обеспечения возможностей резервного копирования и восстановления системной базы данных на материнской плате имеется порт USB. В системный блок KSUA входят следующие компоненты: Источник питания 4 интерфейса аналоговой соединительной линии (CO Line) Интерфейс цифрового системного телефона (DKT) для абонентского терминала оператора 7 интерфейсов гибридных портов (цифровых или аналоговых абонентских терминалов) Реле управления внешними устройствами: громкого вызова (LBC), оповещения или открытия двери Датчик внешней сигнализации, порт внешнего оповещения, порт внешнего источника музыки при удержании Источник встроенной музыки при удержании (13 мелодий) Встроенные каналы VoIP, по умолчанию 2 канала, возможно расширение до 8 каналов при установке лицензионного ключа Встроенные каналы голосовой почты, по умолчанию 2 канала, возможно расширение до 4 каналов при установке лицензионного ключа Генератор тактовой частоты и схема внешней сетевой синхронизации (PLL), обеспечивающая выделение сигнала тактовой частоты из цифрового потока линии ISDN. Схема аварийного переключения линий (PFT), порт CO1 подключается к последнему порту SLT (STA8) Порт последовательного интерфейса RS-232C Интерфейс локальной сети (LAN) Порт последовательного интерфейса USB Генератор тональных сигналов, регулировка коэффициентов усиления Детектирование тональных сигналов (DTMF / CPT / факс) и АОН (FSK / DTMF / RUS CID) Дополнительные модули, доступные для установки в системный блок KSUA включают в себя: CH204 - Плата интерфейсов аналоговых соединительных линий и гибридных портов: 2 порта аналоговых СЛ и 4 гибридных порта CH408 - Плата интерфейсов аналоговых соединительных линий и гибридных портов: 4 порта аналоговых СЛ и 8 гибридных портов HYB8 - Плата интерфейсов гибридных портов, 8 гибридных портов CS416 - Плата интерфейсов аналоговых соединительных линий и SLT-телефонов: 4 порта аналоговых СЛ и 16 портов SLT SLB8 - Плата интерфейсов SLT-телефонов, 16 портов SLT-телефонов BH104 - Плата интерфейсов ISDN BRI и гибридных портов, 2 порта ISDN BRI (каналы 2B+D) и 4 гибридных порта BH208 - Плата интерфейсов ISDN BRI и гибридных портов, 2 порта ISDN BRI (каналы 2B+D) и 8 гибридных портов WTIB4 - Плата интерфейса DECT, 4 порта подключения базовых станций VVMU (VoIP and Voice Mail expansion Unit) - Модуль расширения каналов VoIP и голосовой почты MEMU (Memory expansion Module Unit) - Модуль расширения памяти MODU (Modem function Unit) - Модуль модема MG-CMU4 (Модуль определения импульсов тарификации - 50Гц/ 12КГц/ 16КГц) Схема обработки речевых сигналов импульсно-кодовой модуляции (ИКМ), на базе СБИС-микросхемы ACT2 (обеспечивает коммутацию каналов ИКМ и включает в себя цифровой сигнальный процессор DSP): Дополнительные интерфейсные платы, доступные для установки в системный блок KSUA включают в себя:
