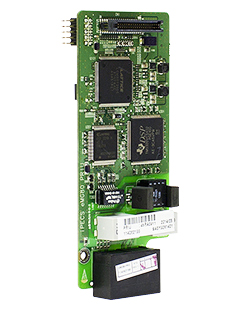

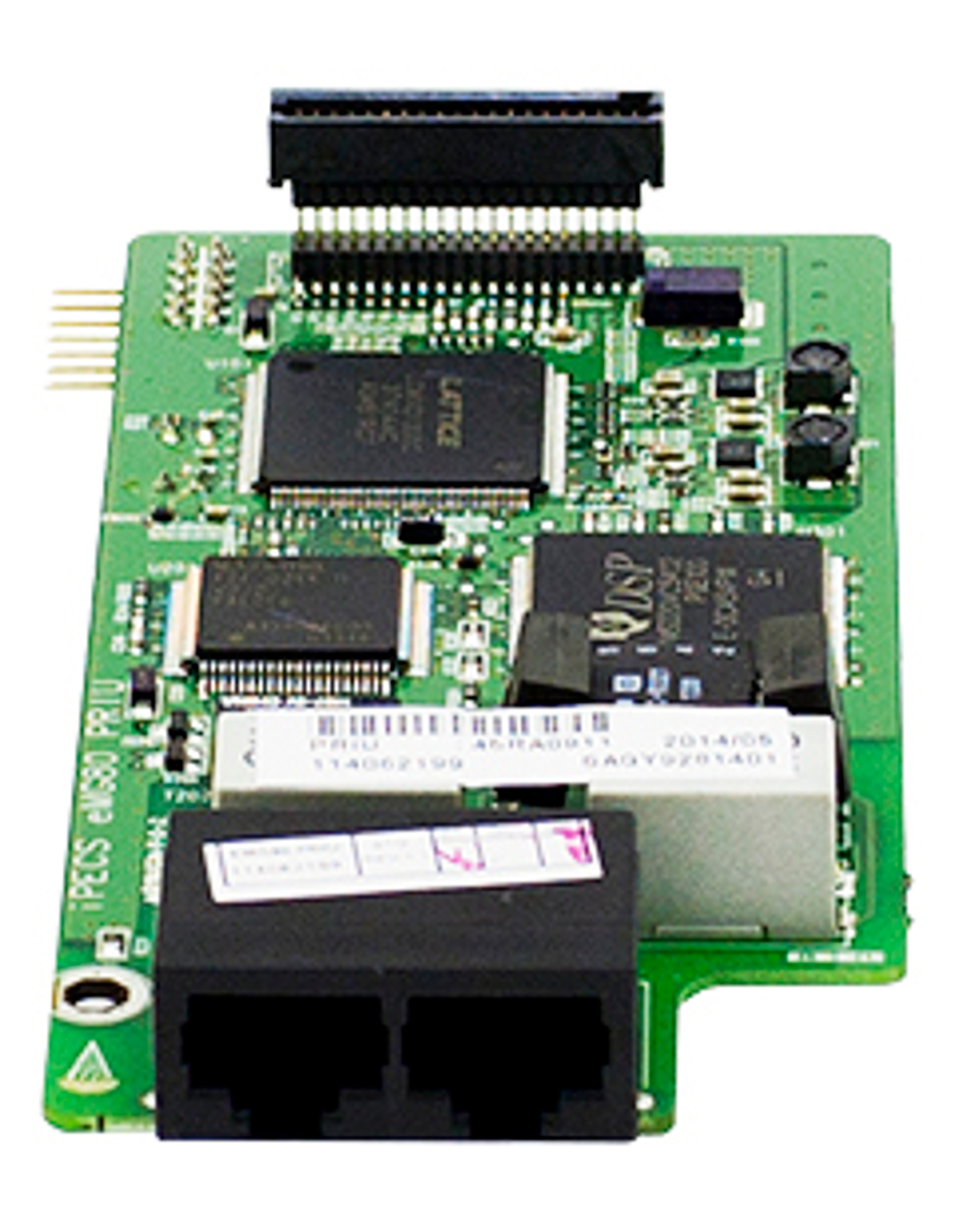

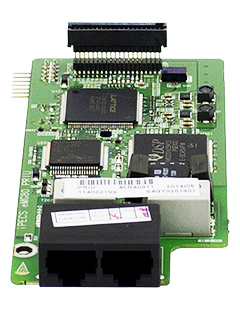

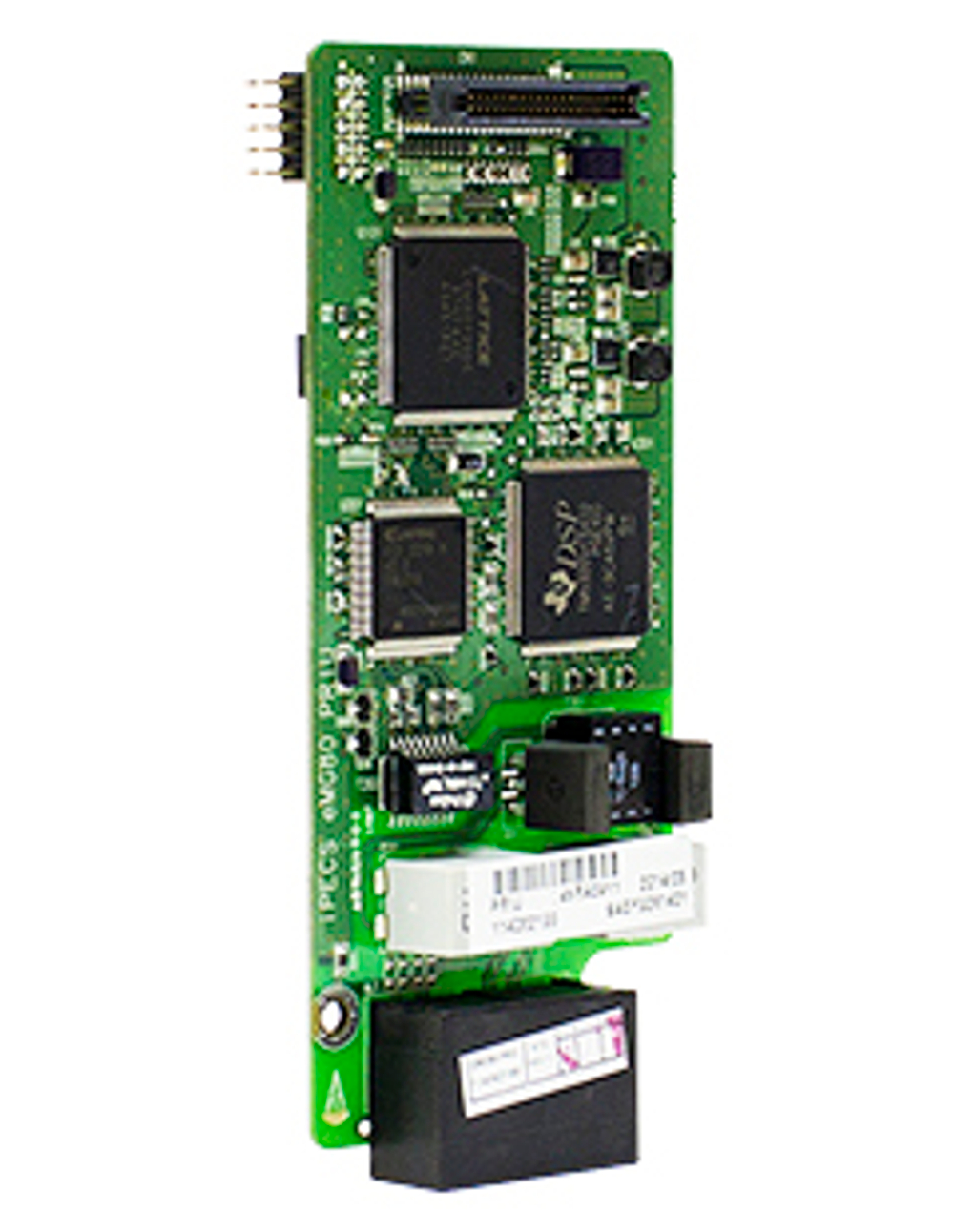

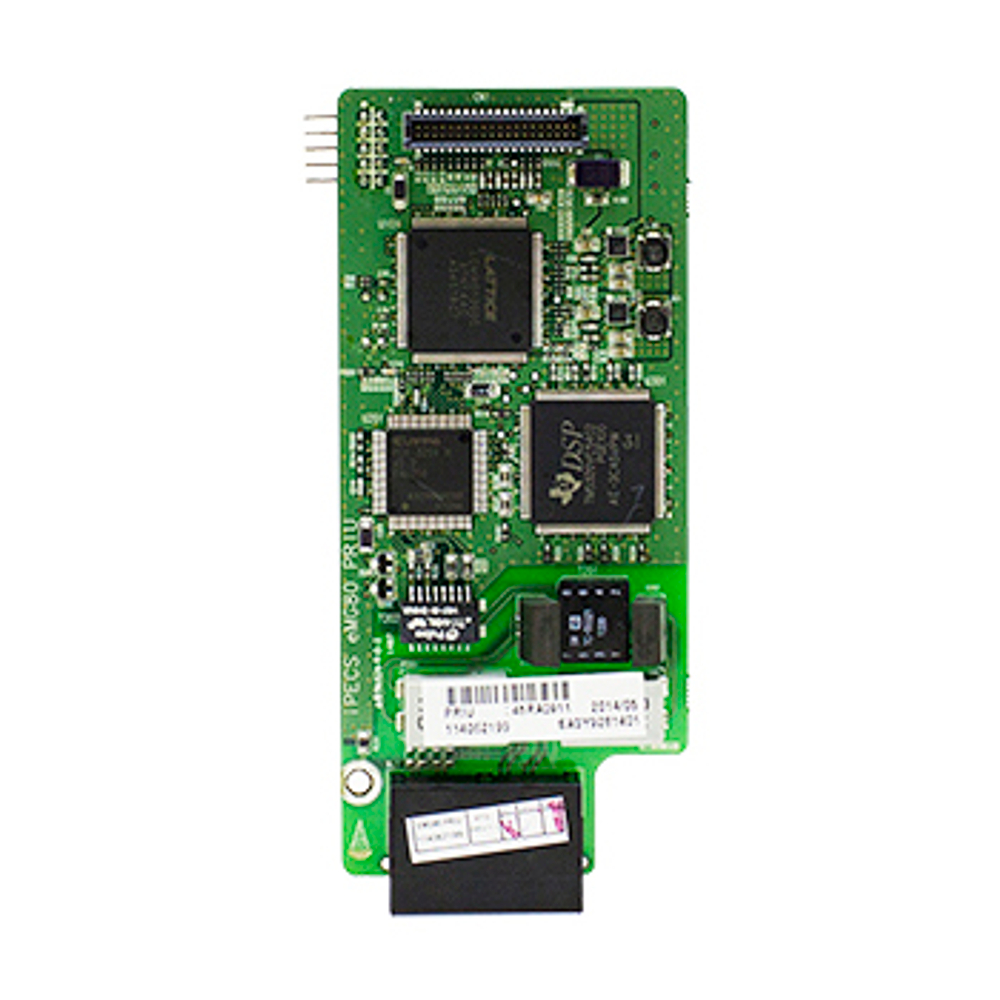

Плата Ericsson-LG iPECS eMG80-PRIU

PRIU (Плата 1 порта интерфейса ISDN PRI - 30 каналов). Плата интерфейсов ISDN PRIU обеспечивает стандартный интерфейс ISDN PRI или E1. Плата PRIU может быть установлена только в разъем CN2 материнских плат MBUI или MBUID. Спецификации интерфейса соответствуют рекомендациям ITU-Т G.704, G.703 и G.823. Плата PRIU использует формат кадра CEPT, состоящего из 32 8-битных тайм-слотов с суммарной скоростью передачи данных 2,048 МГц. Тайм-слот TS0 используется для синхронизации циклов, тайм-слот TS16 используется в качестве канала сигнализации (D-канал). Остальные 30 тайм-слотов доступны в качестве разговорных каналов (B-каналы). Плата PRIU обеспечивает выделение сигнала тактовой частоты из цифрового потока подключенной к ней линии. Выделенный тактовый сигнал передается в схему PLL на материнской плате MBU и используется в качестве внешнего источника синхронизации системы. Интерфейсная плата PRIU может работать как в режиме TE (режим терминального устройства), так и в режиме NT (режим сетевого устройства). Плата PRIU в режиме E1 поддерживает импульсный набор, тональный набор (DTMF) и сигнализацию MFC-R2 (на основе Рекомендации ITU-T Q.440-480). Двухсекционный DIP-переключатель определяет тип схемы интерфейса: PRI или E1. Назначение режима TE или NT производится при программировании системы. Коннекторы и модульные разъемы. Разъем Функции Примечание CN1 Для подключения к разъему CN2 на материнской плате MBUI или MBUID 40 контактов MJ1 Линия PRI или E1R2 RJ45 DIP-переключатель. Переключатель Функция Режим работы Примечание ON (ВКЛ) OFF (ВЫКЛ) SW1-1 Режим E1R2 или PRI E1R2 PRI По умолчанию - OFF (ВЫКЛ) SW1-2 Зарезервировано -
