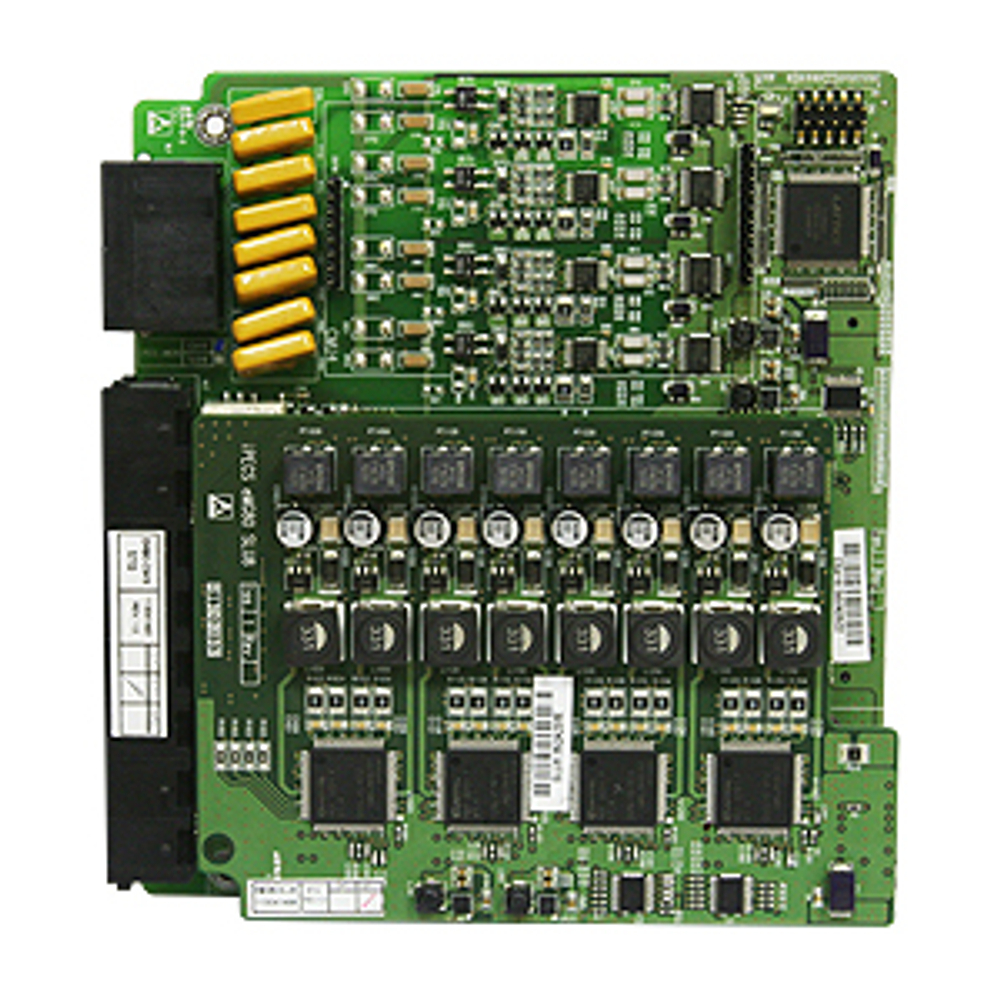

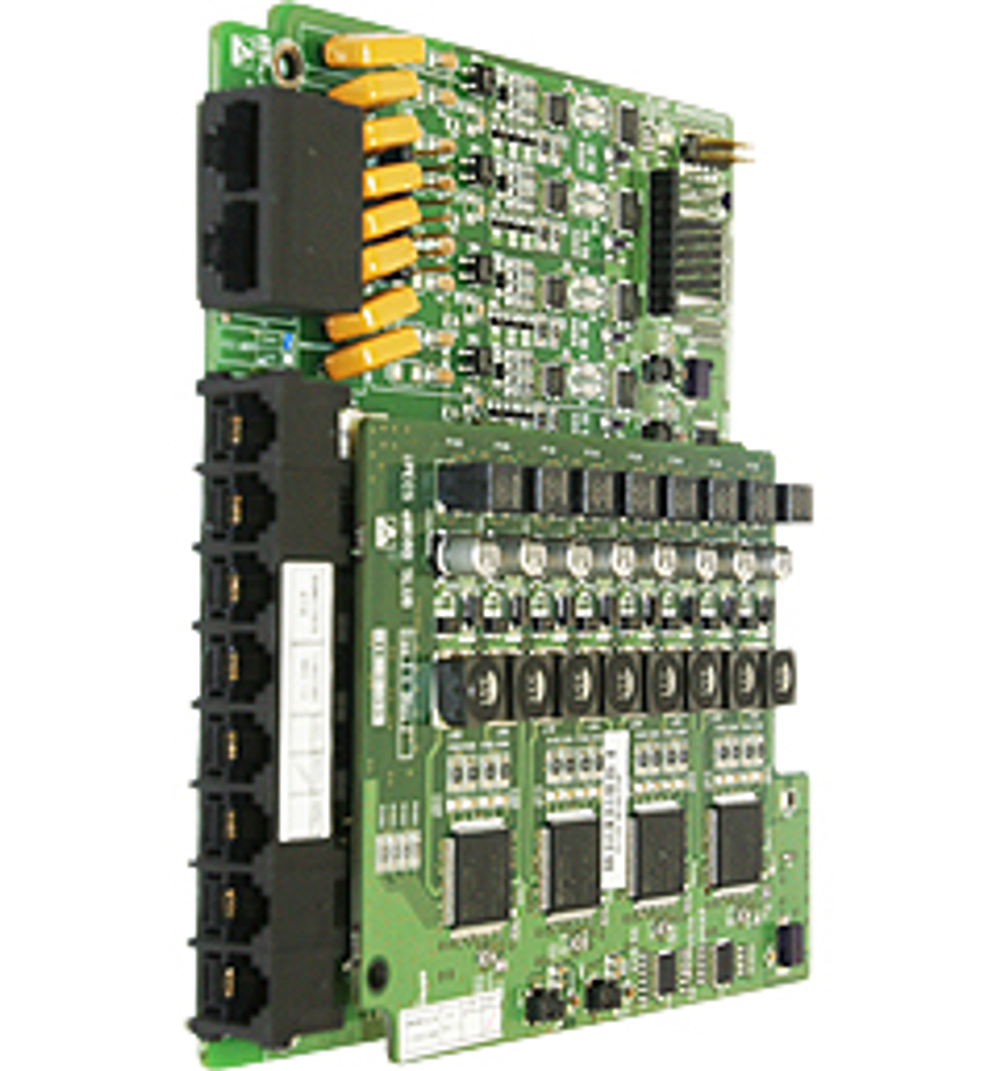

CS416 (Плата 4 портов аналоговых соединительных линий и 16 портов SLT-телефонов).
Интерфейсная плата CS416 имеет четыре порта аналоговых соединительных линий и 16 портов SLT-телефонов (из них 8 портов обеспечиваются дочерней платой SLU8, уже установленной на заводе-изготовителе). Интерфейсная плата CS416 может быть установлена в разъем CN1 системного блока KSU или EKSU. Кроме того, для обеспечения функций тарификации вызовов на интерфейсной плате CS416 может быть установлена дочерняя плата MG-CMU4. Плата CMU4 устанавливается в разъемы CN790 и CN791.
Обратите внимание, что интерфейсная плата CS416 не имеет переходного разъема, поэтому она должна устанавливаться самой верхней (оконечной) платой на разъем CN1 материнских плат MBU.
Коннекторы и модульные разъемы.
Разъем
Функции
Примечание
CN2
Для подключения к разъему CN1 первой интерфейсной платы
70 контактов
CN3
Разъем CPLD JTAG для перспективных разработок
10 контактов
CN790 и CN791
Для установки модуля MG-CMU4
8 и 10 контактов
MJ1-1 и MJ1-2
Аналоговые СЛ (CO1 и CO2)
RJ45
Аналоговые СЛ (CO3 и CO4)
MJ2
16 портов SLT-телефонов
RJ11
Светодиодные индикаторы.
Индикатор
Цвет
Описание
LD1
Синий
Состояние абонентского порта
Светится - Абонентский порт используется
Выключен - Абонентский порт в состоянии ожидания
Максимальная длина абонентских линий.
Абонент
AWG 22 (0.65 mm)
м
AWG 24 (0.5 mm)
м
Аналоговый однолинейный телефон
5000
3300
