Плата 2 портов интерфейса ISDN BRI и 8 гибридных портов Ericsson-LG iPECS eMG80-BH208

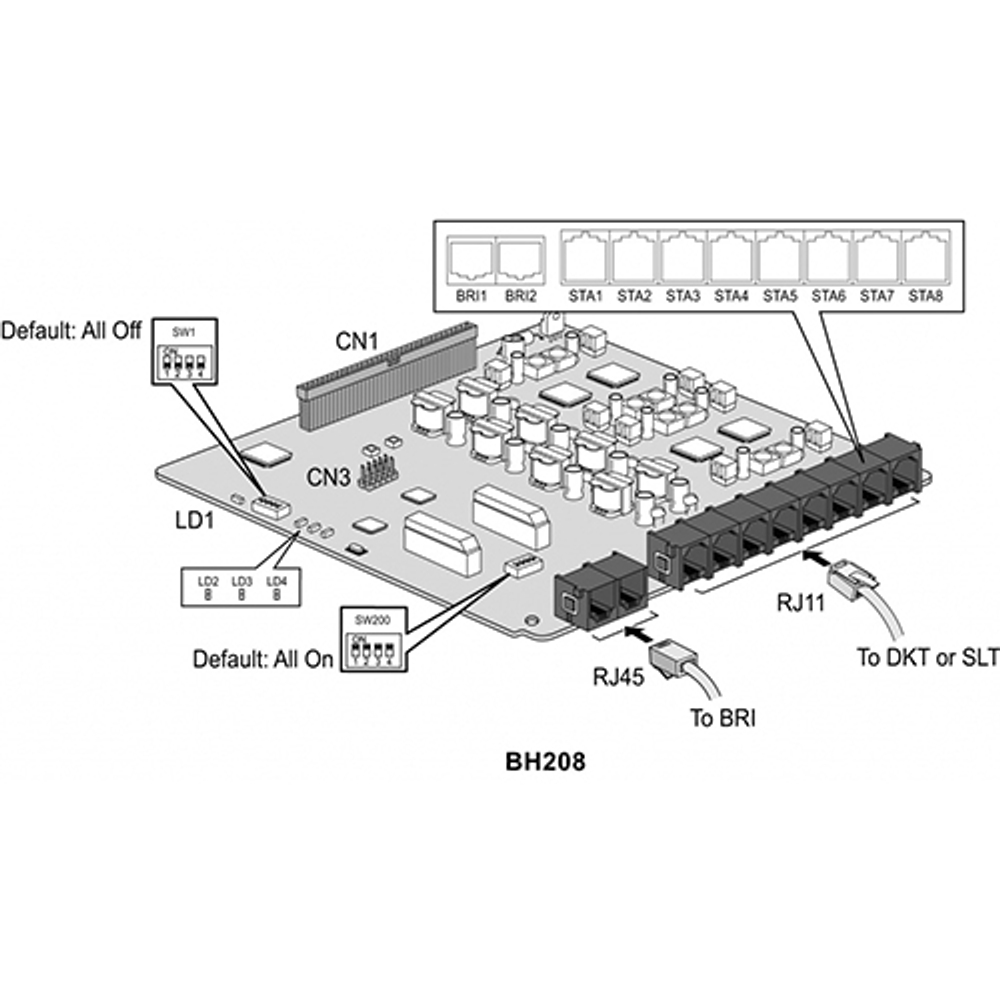

BH208 (Плата 2 портов интерфейса ISDN BRI и 8 гибридных портов). Интерфейсная плата BH208 имеет два порта интерфейса базового доступа ISDN BRI (2B+D) и восемь гибридных портов (цифровых системных телефонов (DKT) и SLT-телефонов). Интерфейсная плата может быть установлена в разъем CN1 только в основном системном блоке KSU. Интерфейсная плата BH208 не имеет дополнительных модулей. Коннекторы и модульные разъемы. Разъем Функции Примечание CN1 Переходный разъем для второй интерфейсной платы 70 контактов CN2 Для подключения платы к разъему CN1 материнской платы MBU 70 контактов CN3 Разъем CPLD JTAG для технологических нужд 10 контактов MJ1 2 порта интерфейса базового доступа ISDN BRI (2B+D) RJ45 MJ4 8 интерфейсов гибридных портов (цифровые системные или аналоговые SLT телефоны) RJ11 DIP- переключатели. Переключатель Функция Режим Примечания ON (ВКЛ) OFF (ВЫКЛ) 1 Режим интерфейса: S или Т Режим S Режим T По умолчанию - OFF (ВЫКЛ) 2 и 3 Зарезервировано - - 4 Шлейф линии BRI Тест Переключатель SW200. Согласование оконечной нагрузки (терминатор) линии ISDN BRI. Переключатель Функция Согласующий резистор Примечания 1 и 2 Согласование оконечной нагрузки линии Согласующий резистор порта 1 ON (ВКЛ) = Замкнуто OFF (ВЫКЛ) = Разомкнуто По умолчанию - ON (ВКЛ) 3 и 4 Согласование оконечной нагрузки линии Согласующий резистор порта 2 ON (ВКЛ) = Замкнуто OFF (ВЫКЛ) = Разомкнуто Светодиодные индикаторы. Индикатор Цвет Описание LD1 Синий Состояние абонентского порта Светится - Абонентский порт используется Выключен - Абонентский порт в состоянии ожидания LD2 Синий Светится: интерфейс ISDN BRI используется (порт 1 или 2) Не светится: интерфейс ISDN BRI в режиме ожидания LD3 Красный Светится: Ошибка интерфейса ISDN BRI, порт 1 или 2 Не светится: оба порта интерфейсов ISDN BRI в режиме ожидания LD4 Синий Светится: Синхронизация интерфейса ISDN BRI от внешнего источника (от сети ISDN) Не светится: Синхронизация интерфейса ISDN BRI от встроенного тактового генератора Многосекционные DIP-переключатели служат для установки режимов работы платы (S- или T-интерфейс) и согласования оконечной нагрузки линии (termination). Максимальная длина абонентских линий. Абонент AWG 22 (0.65 mm) м AWG 24 (0.5 mm) м Аналоговый однолинейный телефон 5000 3300 Цифровой терминал 500 330
