Модуль интерфейса цифровых терминалов Ericsson-LG LIK-DTIM8

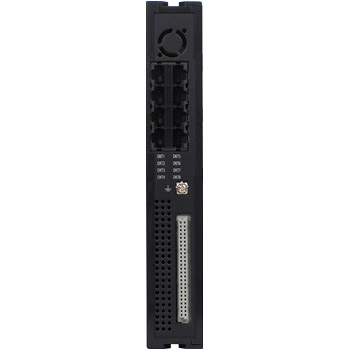

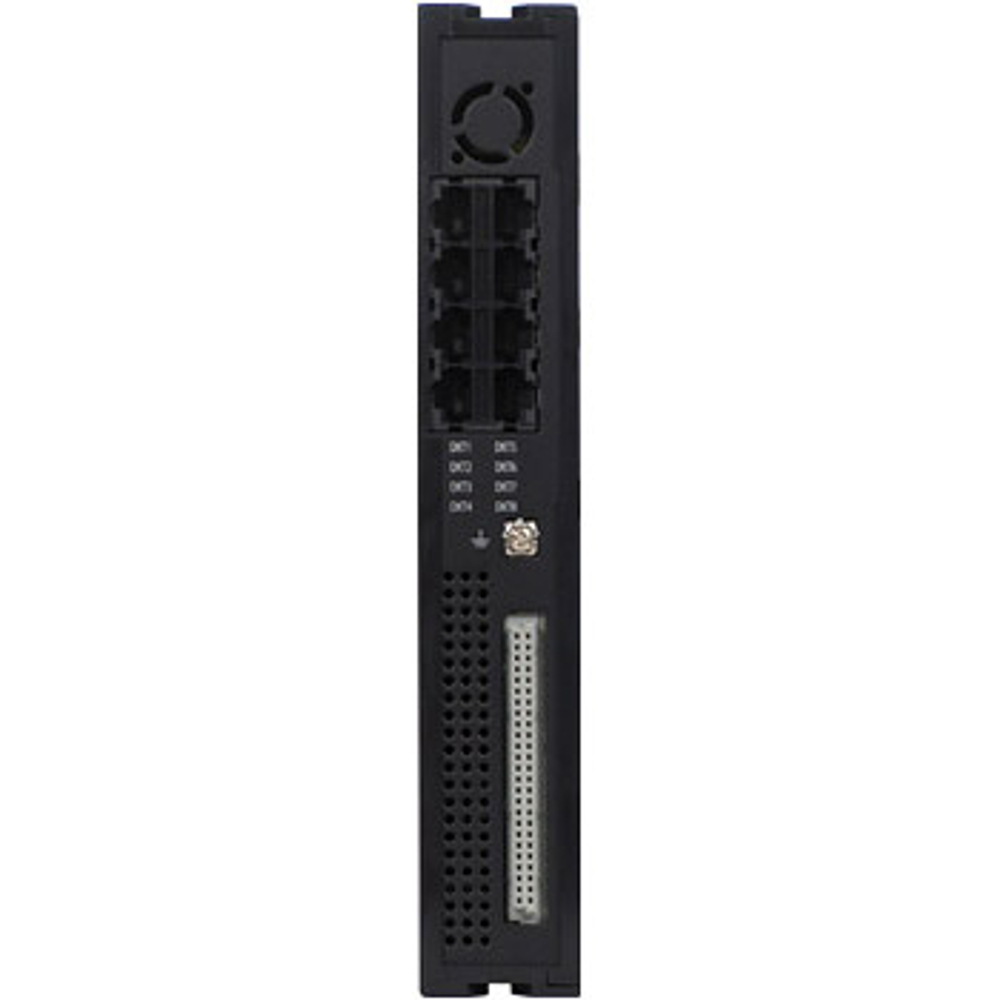

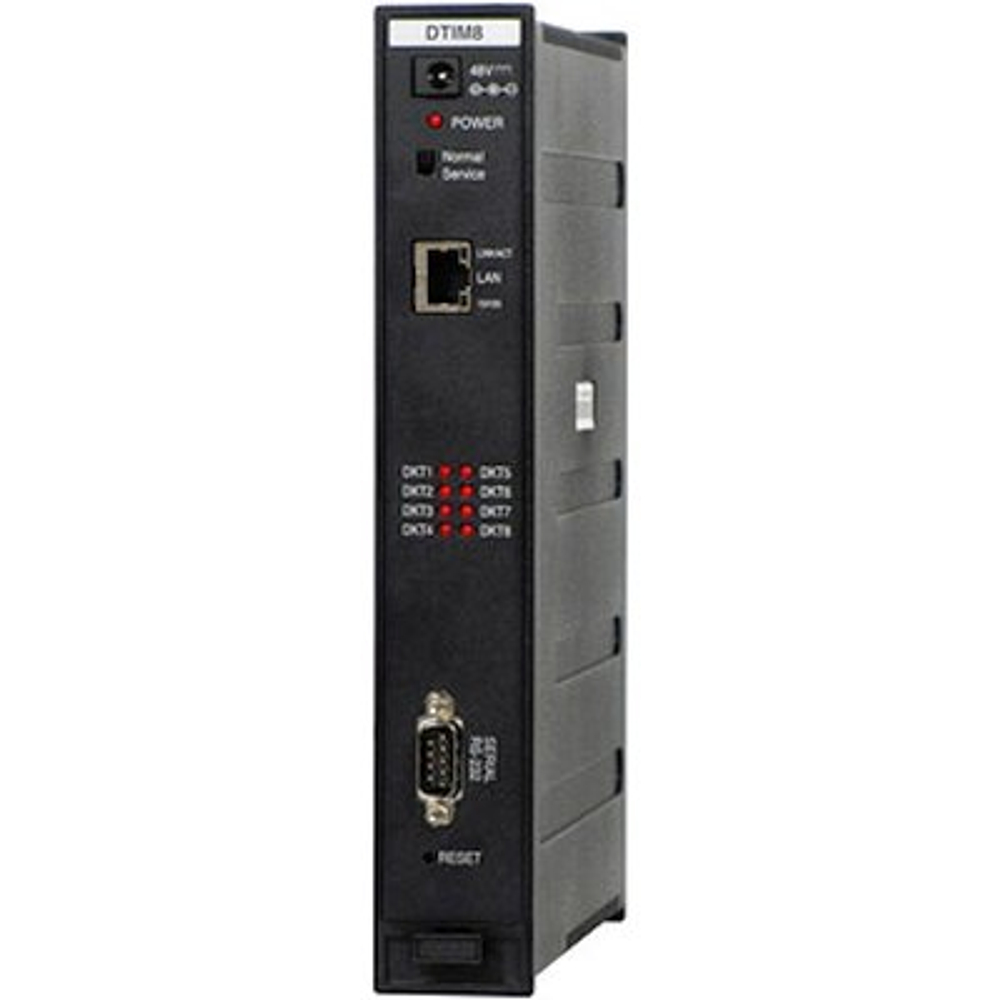

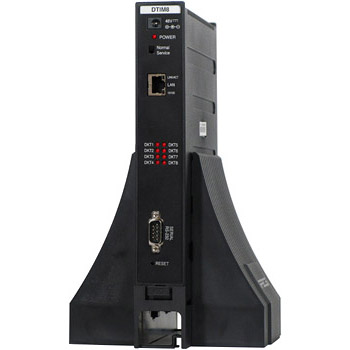

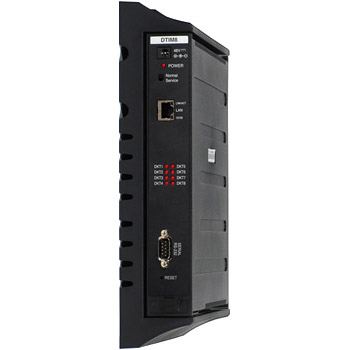

DTIM8 Модуль интерфейса цифровых терминалов Восьмиканальный модуль интерфейса цифровых терминалов поддерживает до 8 цифровых системных телефонов серий LKD и LDP. Цифровые системные телефоны (DKTU) обладают большими функциональными возможностями и имеют доступ ко всем ресурсам системы iPECS. Пользователи могут активировать их функции нажатием одной кнопки. Модуль DTIM8 содержит процессор для преобразования речи и сигнализации между форматами IP и TDM, а также цифровые сигнальные процессоры (DSP) для транскодирования на каждом канале. Цифровые телефоны подключаются к модулю DTIM8 кабелем с витой парой. Длина кабеля до 300 м (24 AWG – Ø сечения провода 0,51 мм). Модуль DTIM8 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель. на передней панели модуля DTIM8 имеются: разъем для подключения адаптера электропитания. Адаптер электропитания (тип G), светодиодный индикатор состояния электропитания, переключатель Normal/Service – при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации, разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность), восемь светодиодных индикаторов состояния DKTU, по одному на каждый порт, разъем RS-232 типа DB-9, кнопка Reset (Перезапуск). На задней панели модуля DTIM8 имеются: восемь разъемов типа RJ-45 (розетка), точка заземления, 50-контактный разъем для соединения с кросс-платой. Модуль DTIM8 можно устанавливать в любой слот системного блока, за исключением слота #10. В настольном держателе подставку расширения с модулем DTIM8 можно устанавливать на любую позицию. Модуль DTIM8 выполняет функции шлюза между цифровыми системными терминалами компании LG-Nortel (серии LKD и LDP) и остальными устройствами системы iPECS. Обеспечивается подключение восьми цифровых системных терминалов. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ Кроме светодиодных индикаторов Power (Электропитание) и LAN (Статус подключения к сети Ethernet) модуль DTIM8 оснащен восемью светодиодными индикаторами состояния. Эти индикаторы показывают состояния отдельных цифровых терминалов: Занят (индикатор горит), Свободен (индикатор выключен). Подключение разъемов Перед подключением любого модуля сначала соедините винт точки заземления “ ” на его задней панели с надежным заземлением. На передней панели модуля DTIM8 находится порт LAN (разъем типа RJ-45). Он должен быть подключен к соответствующей точке доступа сети LAN. Подключите порт LAN к коммутатору 10/100 Base-T. Для подключения к сети LAN можно использовать модуль POE8. Пометьте или пронумеруйте соединение для последующего техобслуживания. На задней панели находятся восемь разъемов RJ-45. Эти разъемы должны быть присоединены к точке подключения цифровых терминалов. Подключите разъемы RJ-45 к интерфейсу цифровых терминалов/кроссу. Пометьте или пронумеруйте соединение для последующего техобслуживания.
