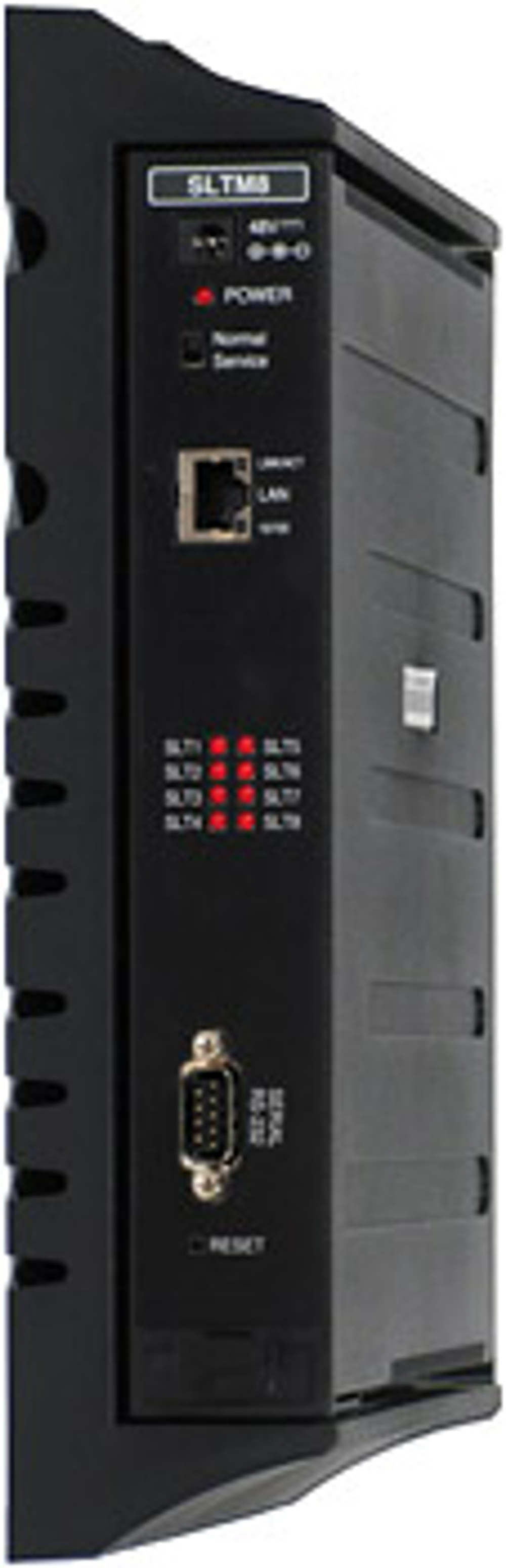

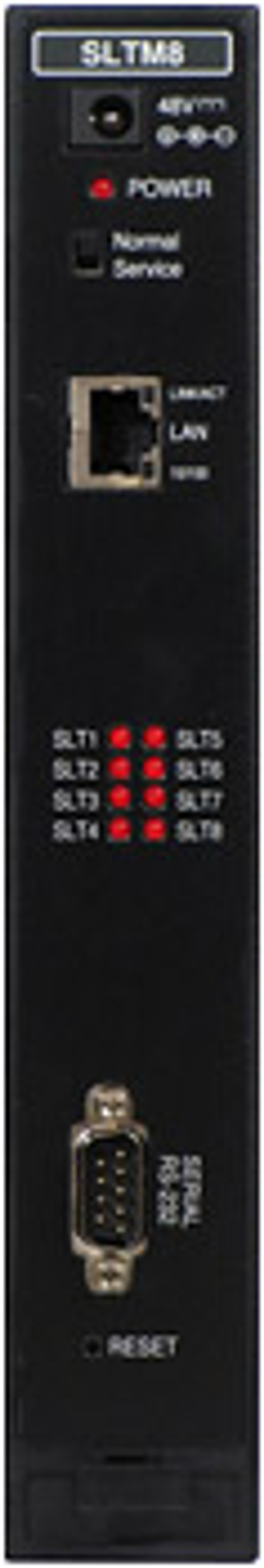

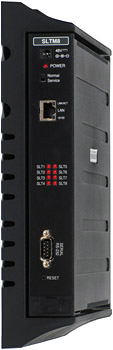

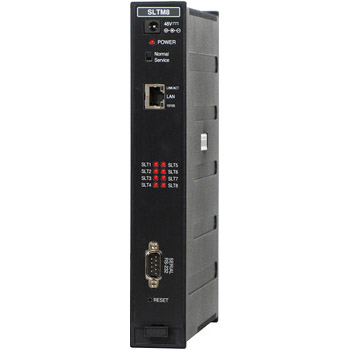

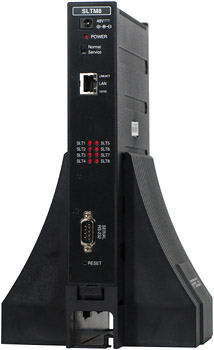

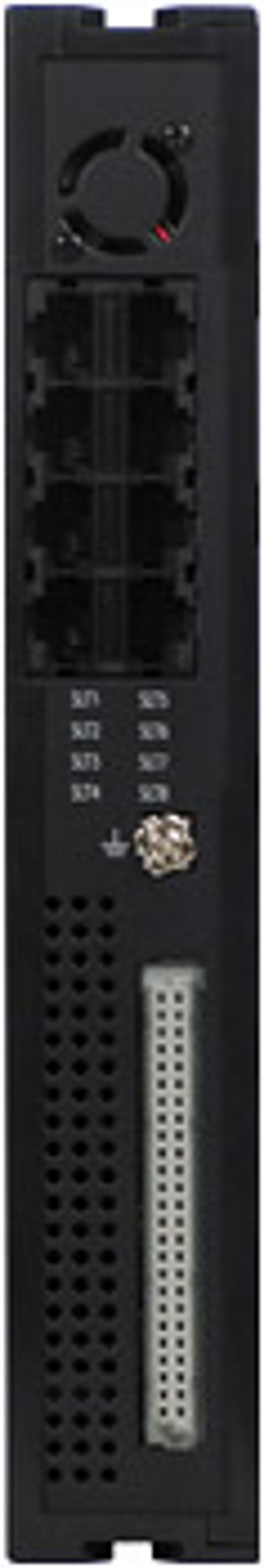

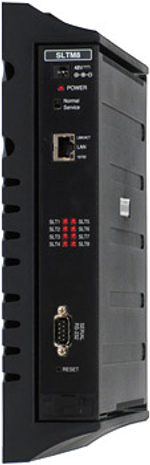

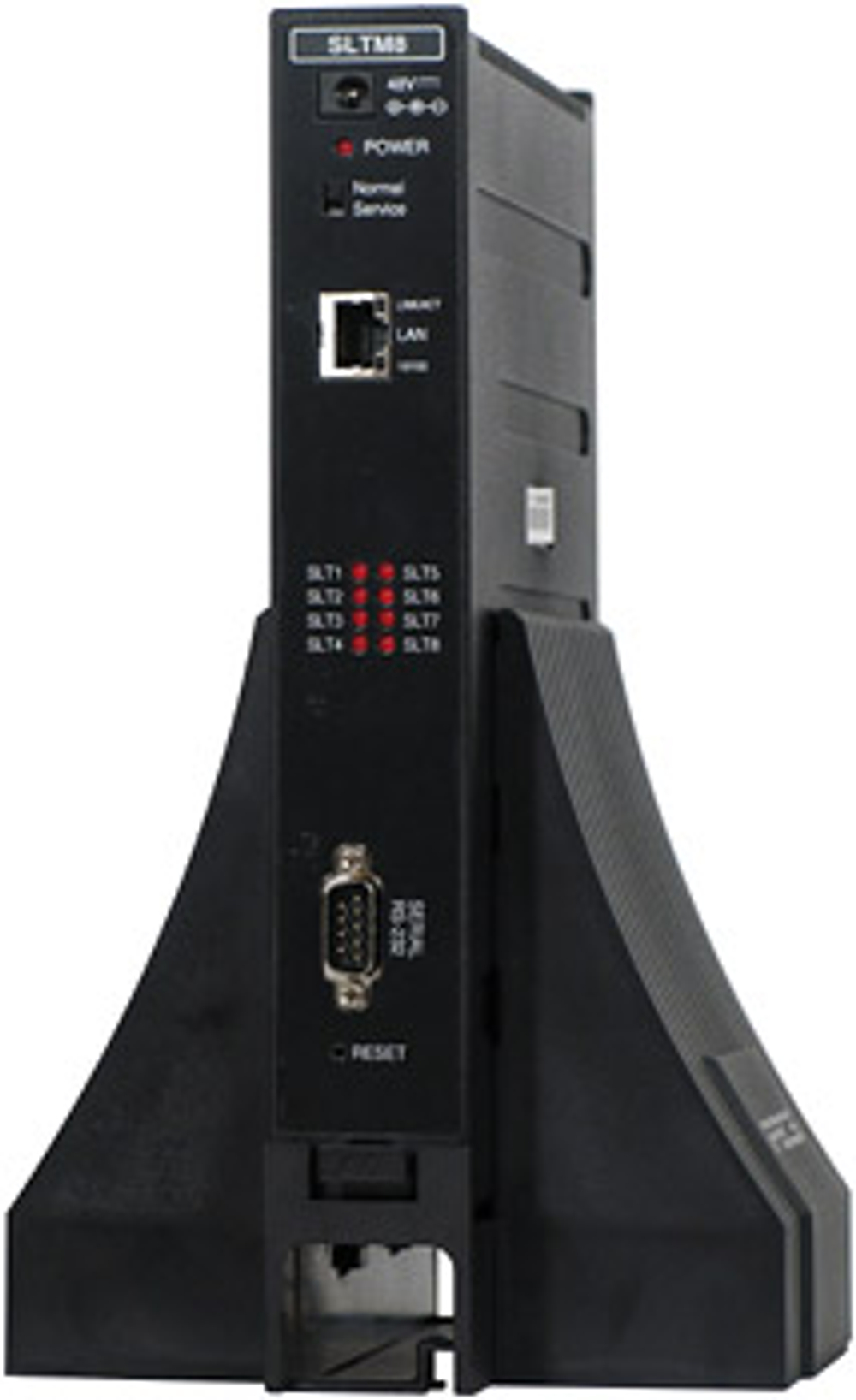

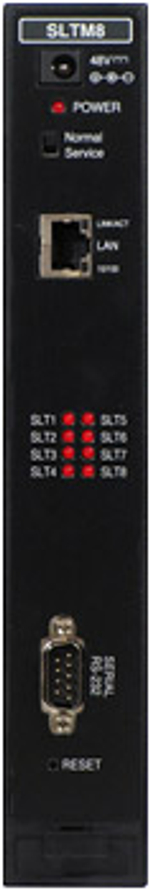

модуль интерфейса аналоговых однолинейных телефонов Ericsson-LG iPECS UCP-SLTM8

SLTM8 - модуль интерфейса аналоговых однолинейных телефонов. Модуль SLTM8 с восемью портами предоставляет аналоговым однолинейным телефонам (SLT) доступ к внешним линиям и к другим абонентам системы, а также к большинству сервисных функций системы при помощи набора различных кодов. Модуль SLTM8 предоставляет интерфейс для восьми аналоговых однолинейных телефонов. Каждый порт выполняет соответствующие функции голосового кодека, сжатия речи и детектирования сигналов DTMF набора, а также содержит цепь для подачи в абонентскую линию постоянного напряжения питания 48 В. В модуль SLTM8 встроены генератор вызова и схема формирования и посылки сигнала “Уведомление о вызове (Message Wait). В модуле SLTM8 реализована поддержка протокола T.38 (передача факсимильных сообщений по IP). Модуль SLTM8 поддерживает только тоновый способ набора (DTMF). Модули SLTM8 позволяют подключать аналоговые однолинейные телефоны на расстоянии до 4 км с использованием провода 24 AWG (Ø сечения 0,51 мм). Модуль SLTM8 содержит интерфейс 10/100 Base-T Ethernet и выполняет функции обработки речевых пакетов. Поскольку порт Ethernet поддерживает автоматическое переключение между MDI/MDIX, то для подключения к нему можно использовать как прямой кабель, так и перекрестный кабель. На передней панели модуля SLTM8 имеются: • разъем для подключения адаптера электропитания. Адаптер электропитания (тип G), • светодиодный индикатор состояния электропитания, • переключатель Normal/Service – при переходе в режиме Service активируется постепенное отключение модуля: a) свободные порты (каналы) модуля помечаются системой как выведеные из эксплуатации; б) как только занятые порты (каналы) модуля переходят из состояния занято в свободное состояние, они также помечаются системой как выведеные из эксплуатации, • разъем LAN типа RJ-45 (розетка) со светодиодными индикаторами Speed (Скорость) и Link/Activity (Канал/Активность), • восемь светодиодных индикаторов для отображения состояния каждого аналогового однолинейного телефона, • разъем RS-232 типа DB-9, • кнопка Reset (Перезапуск). На задней панели модуля SLTM8 имеются: • восемь разъемов типа RJ-45 (розетка), • точка заземления, • 50-контактный разъем для соединения с кросс-платой. Модуль SLTM8 можно устанавливать в любой слот системного блока, за исключением слота #10. В напольном держателе подставку расширения с модулем SLTM8 можно устанавливать на любую позицию. Модуль выполняет функции шлюза между 8 аналоговыми однолинейными телефонами и остальными устройствами системы iPECS. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ Кроме светодиодных индикаторов Power (Электропитание) и LAN (Статус подключения к сети Ethernet), модуль SLTM8 имеет восемь светодиодных индикаторов состояния, по одному на каждый из восьми портов для подключения аналоговых однолинейных телефонов. Каждый индикатор отображает состояние соответствующего порта SLT: Занят (светодиод горит), Входящий вызов (светодиод мигает) или Свободен (светодиод не горит). Подключение разъемов Перед подключением любого модуля сначала соедините винт точки заземления “ ” на его задней панели с надежным заземлением. На передней панели модуля SLTM8 находится порт LAN (разъем типа RJ-45). Он должен быть подключен к соответствующей точке доступа сети LAN, как это описано в разделах. Подключите порт LAN к коммутатору 10/100 Base-T. Для подключения к сети LAN можно использовать модуль POE8. Пометьте или пронумеруйте соединение для последующего техобслуживания. На задней панели находятся восемь разъемов RJ-45, которые необходимо подключить к интерфейсу аналоговых однолинейных телефонов Подключите каждый разъем RJ-45 к аналоговому аппарату/кроссу. Пометьте или пронумеруйте соединение для последующего техобслуживания.
