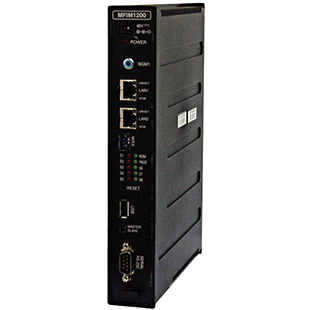

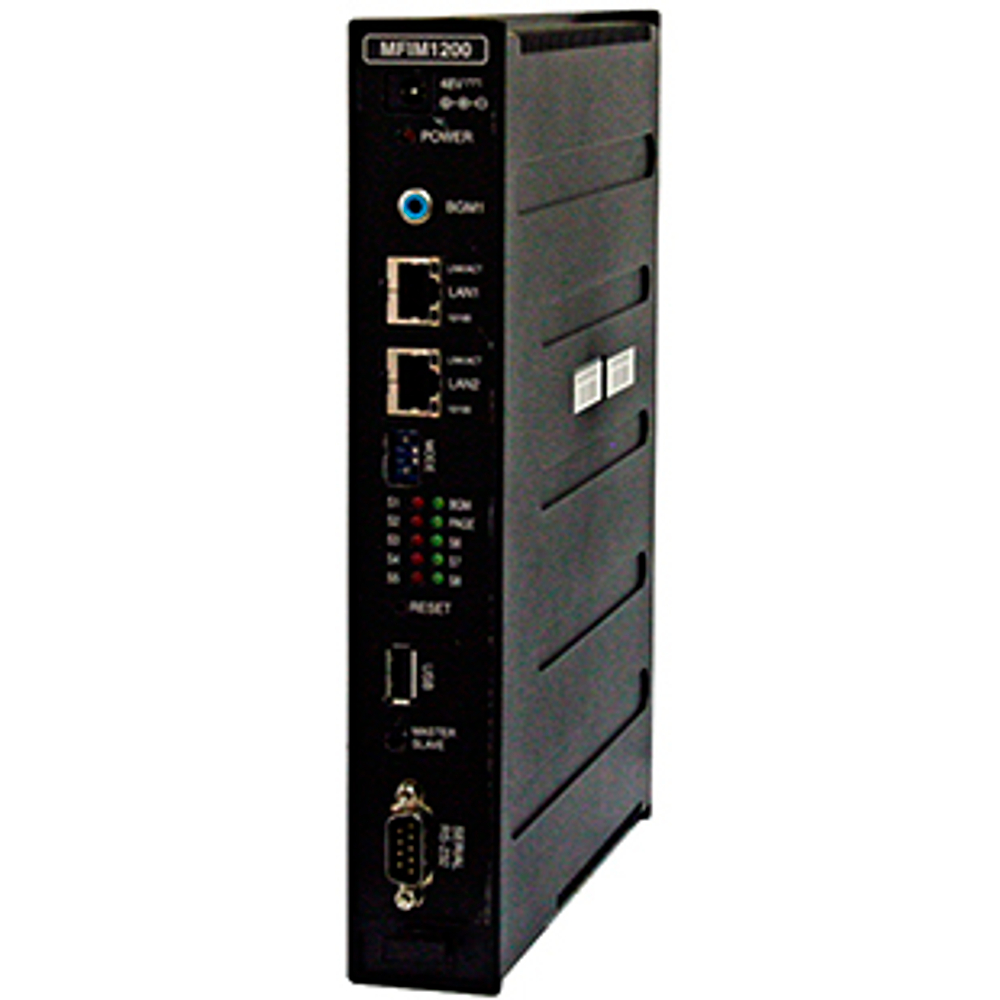

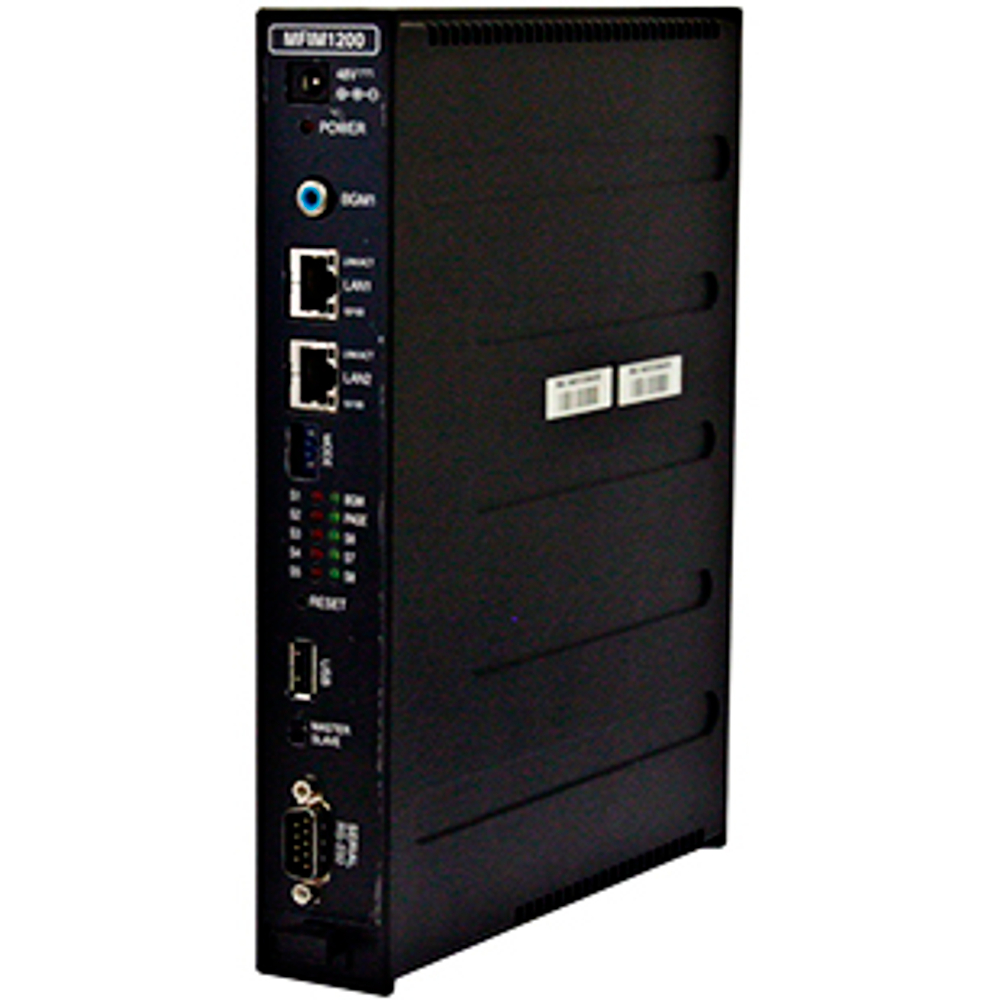

Многофункциональный модуль управления Ericsson-LG LIK-MFIM1200

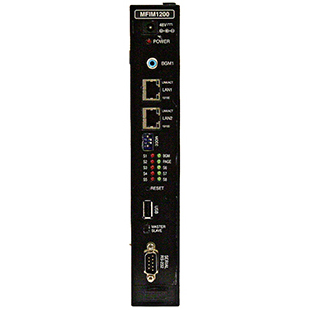

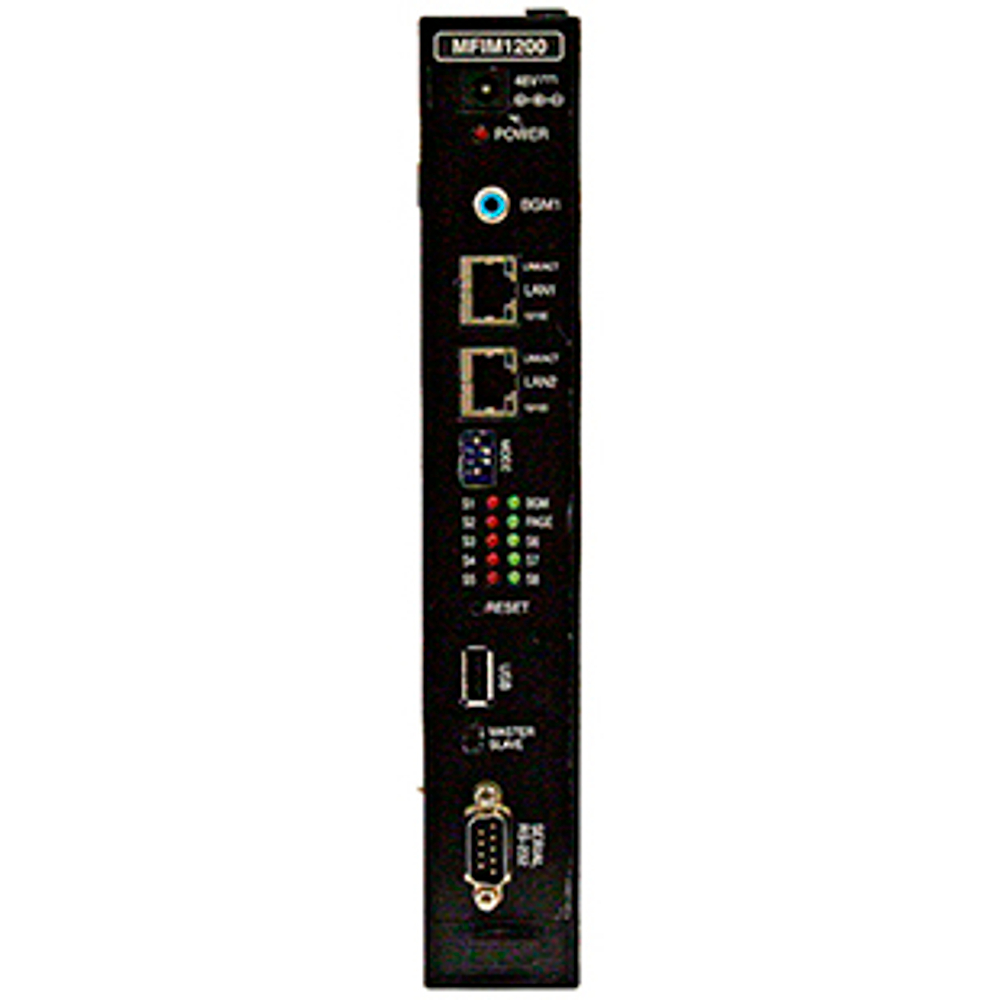

Многофункциональный модуль управления MFIM является главным контроллером в системе iPECS, который обеспечивает взаимодействие между всеми модулями и терминалами системы на основе собственного специального протокола (iPECS protocol), распределяет системные ресурсы и реализует процесс обработки вызовов. Кроме того, модуль MFIM содержит различные интерфейсы для подключения дополнительных внешних устройств: вход для внешнего источника музыки при удержании (Music-On-Hold, MOH) и фоновой музыки (Background Music, BGM); датчики контроля за состоянием контактов внешней сигнализации (Alarm) или дверного звонка (Doorbell); реле громкого вызова (Loud Bell Contacts, LBC) и реле управления внешним устройством аварийного переключения линий (Power Fail Transfer, PFT). В модуле встроено: Контакты реле (2 цепи) BGM внешний источник музыки Порт внешнего оповещения Порт внешней сигнализации PFTU Порт USB Host На передней панели модуля LIK-MFIM1200 расположены: Разъем для подключения адаптера электропитания (48V DC),Используется адаптер LIK-ADPT (тип G) Светодиодный индикатор состояния электропитания. Разъем типа RCA для одного источника музыки (аудио) BGM1. Один разъем "LAN1" типа RJ-45 (розетка) со светодиодными индикаторамиSpeed (Скорость) и Link/Activity (Канал/Активность). Один разъем "LAN2" типа RJ-45 (розетка) со светодиодными индикаторамиSpeed (Скорость) и Link/Activity (Канал/Активность). Четырехпозиционный DIP-переключатель для выбора режимов. Десять светодиодов. Пять красных светодиодных индикаторов для отображения рабочего состояния основного процессора. Пять зеленых светодиодных индикаторов для отображения рабочего состояния различных функций (MISC). Один разъем RS-232 типа DB-9 и один порт USB Host. Кнопка Reset (Перезапуск). На задней панели модуля MFIM1200 расположены: восемь разъемов типа RJ-45 (розетка) для входов Alarm (Внешняя сигнализация), BGM/MOH (источники фоновой музыки и музыки при удержании) и Control Relay (Реле управления), выходов External Page (Внешнего оповещения) и цепей Power Fail Transfer (Аварийного переключения линий) точка заземления, 50-контактный разъем для соединения с кросс-платой. LIK-MFIM1200 имеет варианты установки в 19” стойку при помощи монтажного комплекта LIK-1URMB (занимает 1 юнит) или в системный блок MCKTE (не требуется LIK-ADPT). Возможна настольная установка, при помощи крепления I300-DHLD или I300-DHE (при уже установленном I300-DHLD). Возможна настенная установка при помощи крепления I300-WHLD. iPECS-LIK1200 может расширяться без дополнительных модулей, посредством системных ip-телефонов серии LIP-8000 просто включенных в сеть Интернет. Так же поддерживаются ip-телефоны других производителей. Могут быть «подключены» софтфоны разработки LG-Ericsson, и других производителей. Для работы софтфонов должны быть открыты ключи LIP-SP/SPD или LIP-SIPE соответственно. Система iPECS-LIK1200 может объединятся в единую сеть (полный внутренний сервис) с другими системами LG-Ericsson, для этого должен быть открыт ключ IP&QSIG Networking. При открытом ключе LIK-TAPI система открывает доступ к управлению внешними устройствами по протоколу TAPI, так например, можно подключить систему к разнообразным программам колл-центров. При открытом ключе LIK-TNLS (Transparent Networking Local Survivability) система iPECS-LIK1200 работая в сети с другими системами iPECS при падении IP-канала связи будет автоматически продолжать взаимодействие (полный внутренний сервис) через ТфОП (только при подключении через PRI или BRI). iPECS-LIK1200 так же может взаимодействовать с сервером UCS (Unified Communication Server): ключ UCS, обеспечивать связь по WebPhone: ключ LIK-WP. Так же системе доступны программный продукт Ez Attendant (ключ LIK-EZAS), позволяющей видеть и управлять звонками оператору системы. Система iPECS-LIK1200 может управляться непосредственно с встроенного веб-интерфейса, или быть подключенной к программе управления LIK-NMS способной управлять сразу 1000 процессоров (ключ LIK-NMS). Каждый пользователь системы может управлять настройками своего телефона, а так же иметь доступ к разным сервисам, как например SMS, при помощи веб-интерфейса (доступно без ключа). Система iPECS-LIK1200 обеспечивает работу ip-видеофонов, а также софтфонов с поддержкой видео (LIK-SPD), есть возможность создания видеоконференций. Максимальная длина абонентских линий АБОНЕНТ AWG 22 (м/Kфт) AWG 24 (м/Kфт) Системный телефон LIP 100/0,328 100/0,328 IP-телефон (SIP или H.323) 100/0,328 100/0,328 Цифровой терминал 500/1,64 300/1 Аналоговый однолинейный телефон (SLTM4/8) 6,000/20 4,000/13 Аналоговый однолинейный телефон (SLTM32) 4,500/15,4 3,000/10 Примечание 1: Все системные телефоны серий LIP совместимы со стандартами IEEE 802.3afPOE Характеристики аналоговых внешних линий ПАРАМЕТР ХАРАКТЕРИСТИКА Порог чувствительности к посылкам вызова 40 В ср.кв.; 16~30 Гц 30 В ср.кв.; 30~37 Гц Тональный набор - Девиация частоты - Время нарастания сигнала - Длительность посылки тона - Межцифровой интервал Менее +/-1.8% Макс. 5 мс Мин. 50 мс Мин. 30 мс Импульсный набор - Скорость набора - Импульсный коэффициент 10 имп./с 60/40% или 67/33%
