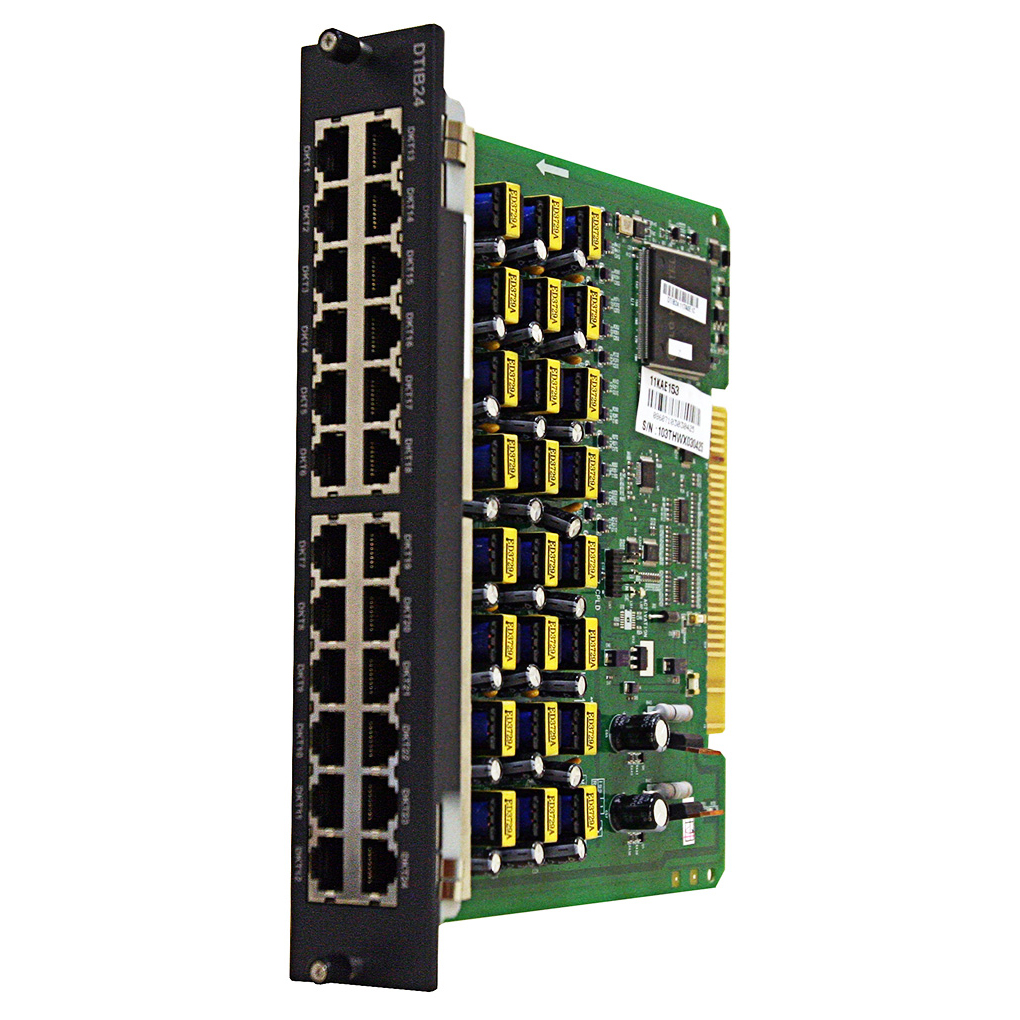

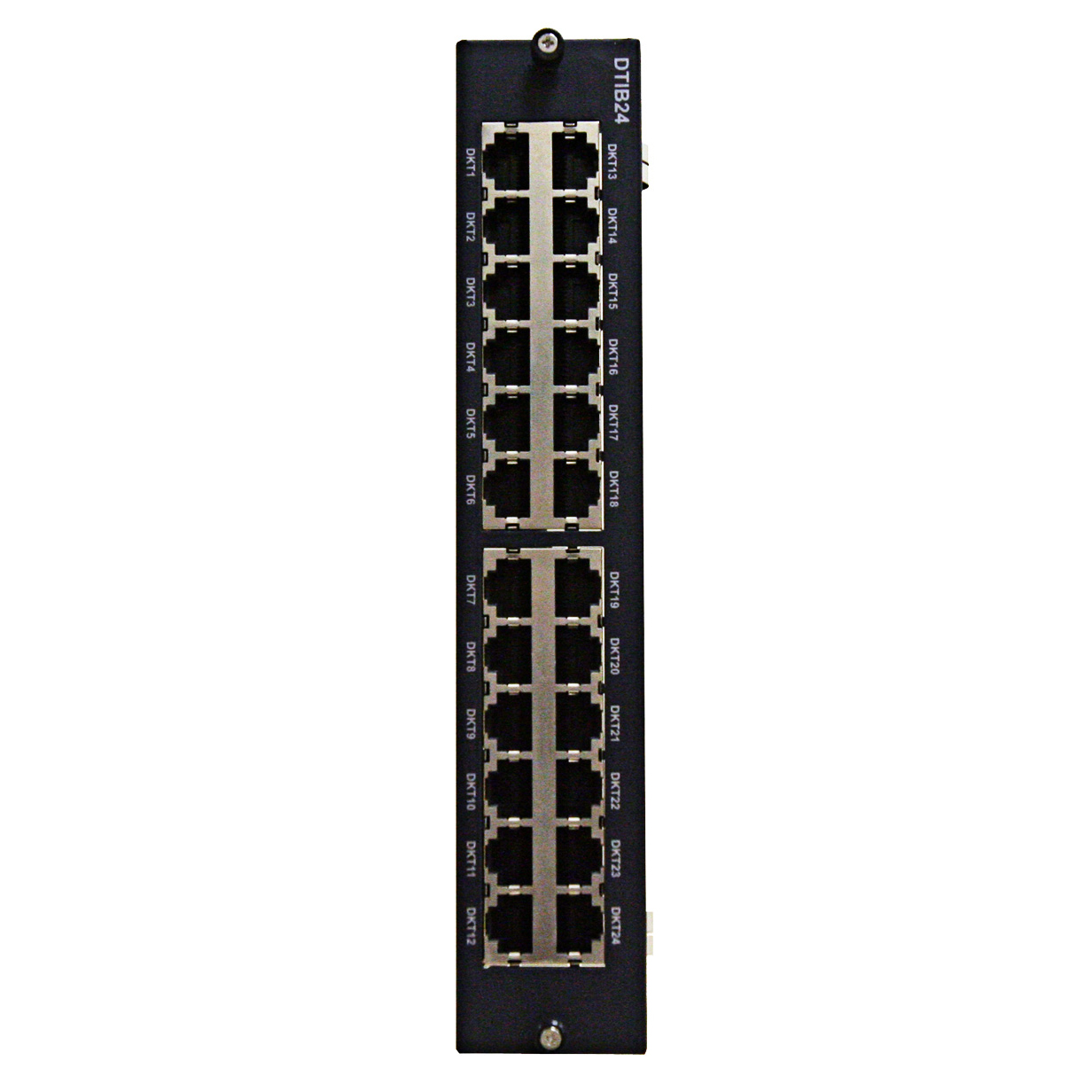

Соединение между DTIB12/24 и DKT обеспечивается с помощью модульных гнезд RJ45.
DTIB 12: обеспечивает 12 портов
DTIB 24: обеспечивает 24 порта
DTIB можно устанавливать в универсальное гнездо любого KSU, кроме гнезда MPB первого KSU.
Распределение контактов
DTIB12/24
Разъем
Контакты
Номер контакта
Сигнал
Функция
1,2,3
Зарезервировано
Зарезервировано
4
DKT RX
Прием данных
5
DKT TX
Передача данных
6
Зарезервировано
Зарезервировано
DKT
Разъем
Контакты
Номер контакта
Сигнал
1-2
Зарезервировано
3
TIP
4
RING
5-6
Зарезервировано

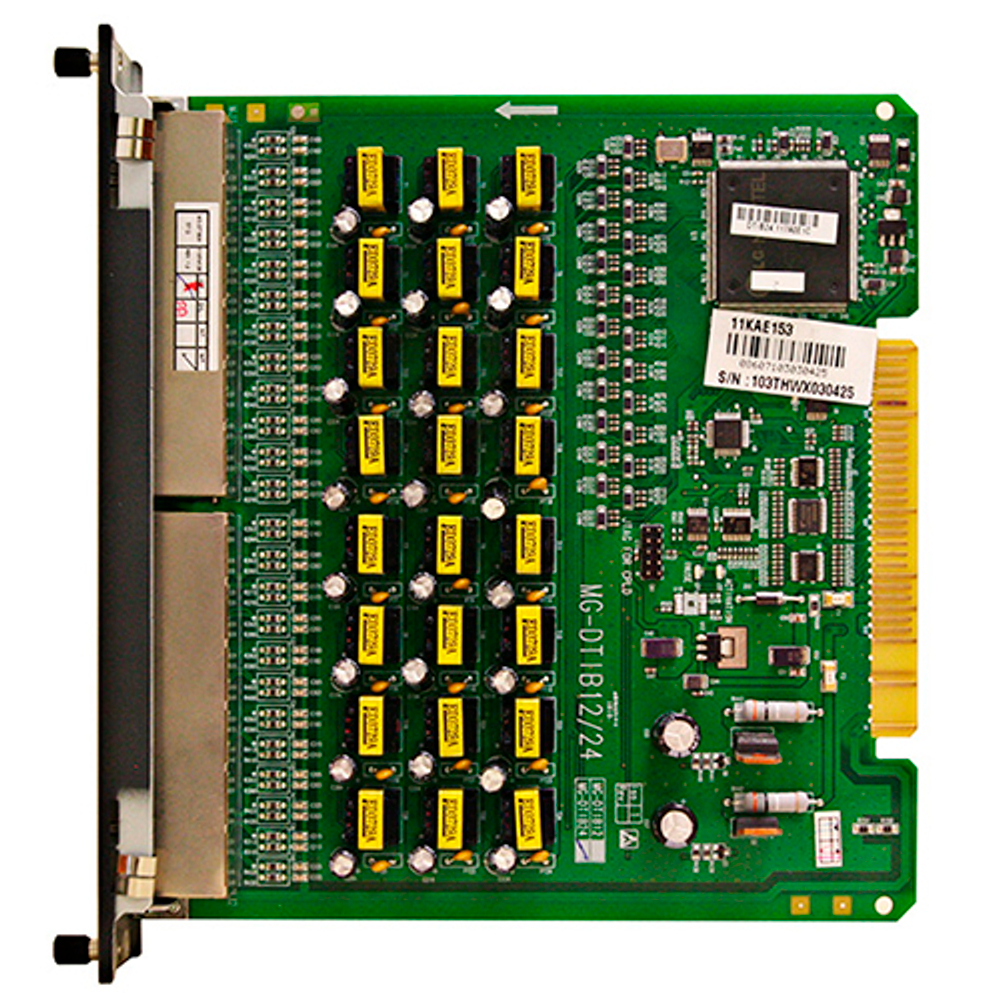

Функции разъемов, переключателей и светодиодных индикаторов
Функции разъемов и переключателей
Разъем/переключатель
Функция
Примечания
CN1
Порт JTAG для CPLD
Для исследований и разработки
Индикация LED
LED
Функции
Примечания
LD1
Используется
Вкл.:канал используется,
Выкл.: все каналы в режиме ожидания
LD2
ACT, активна или нормальная работа
Мигает синим цветом
