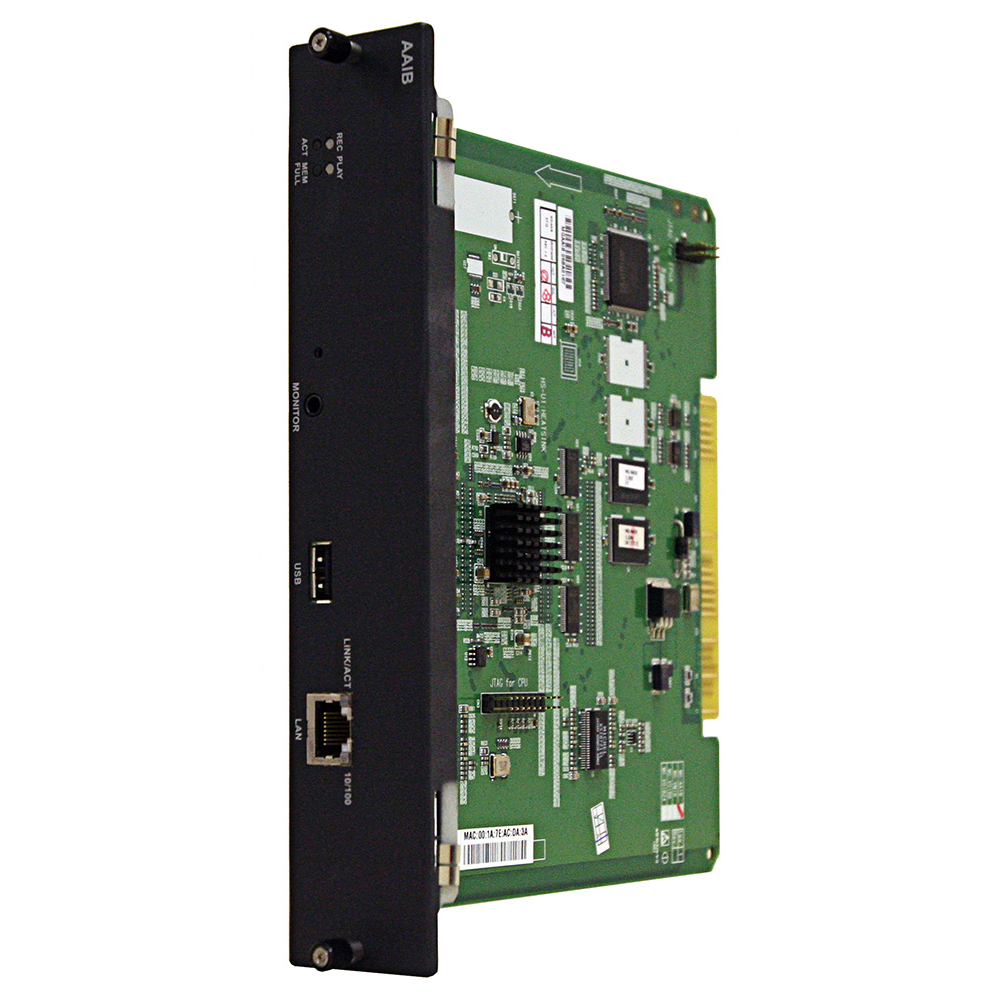

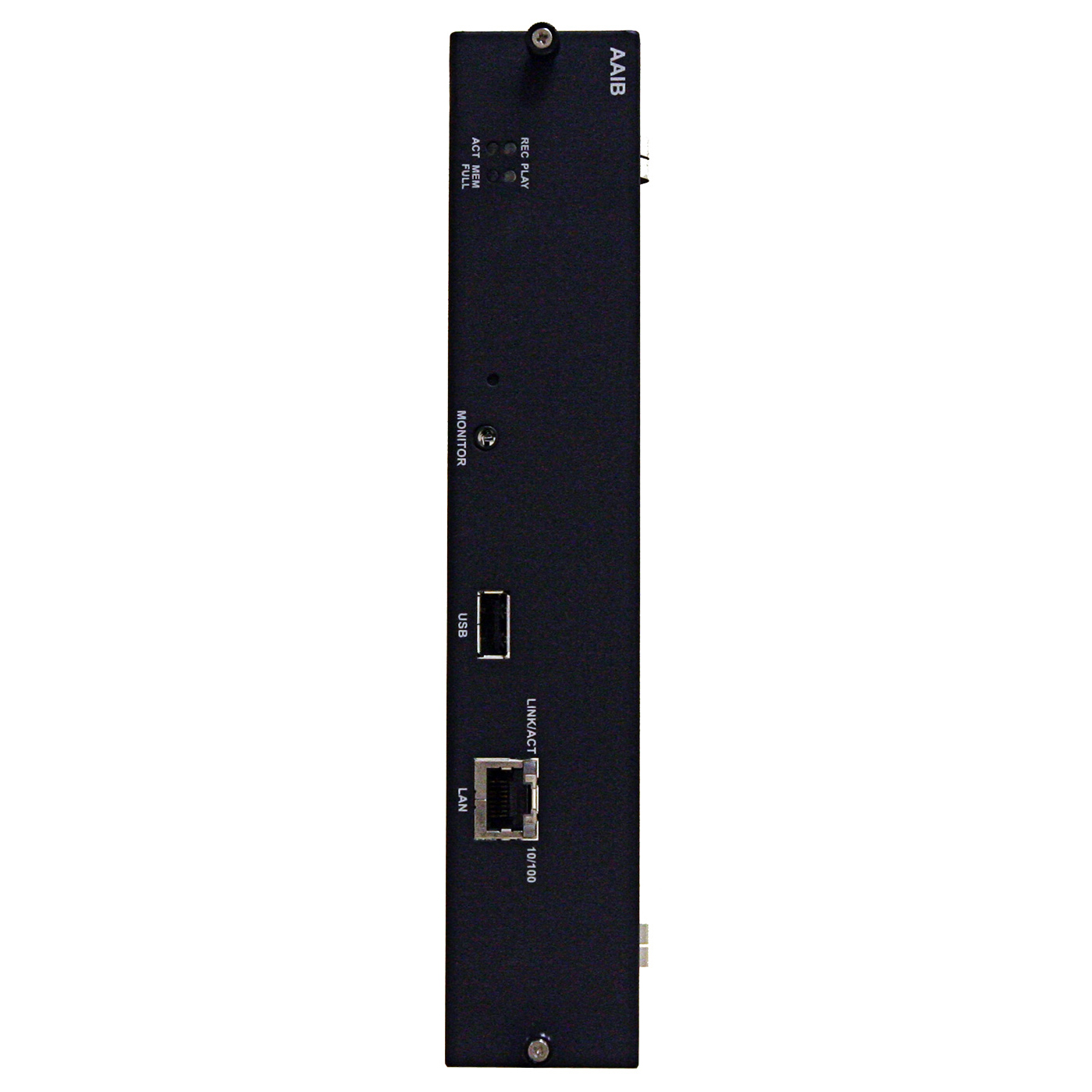

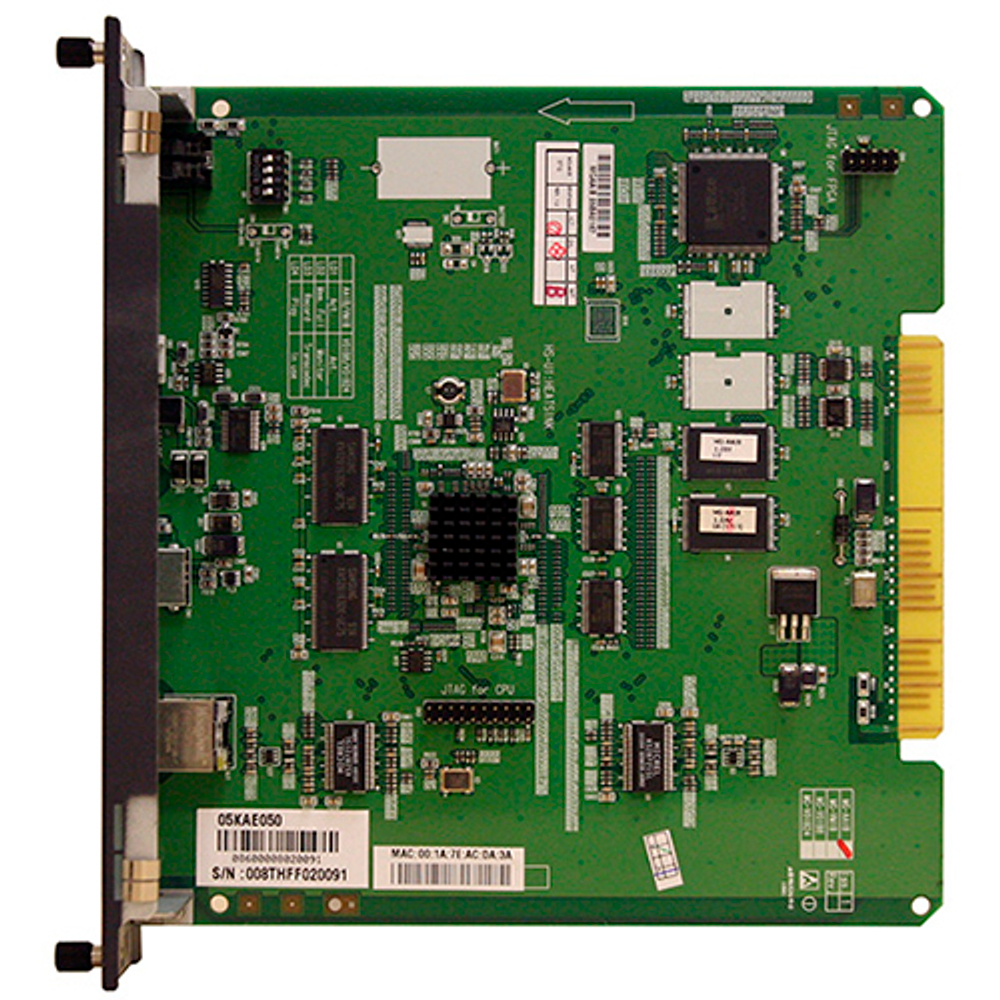

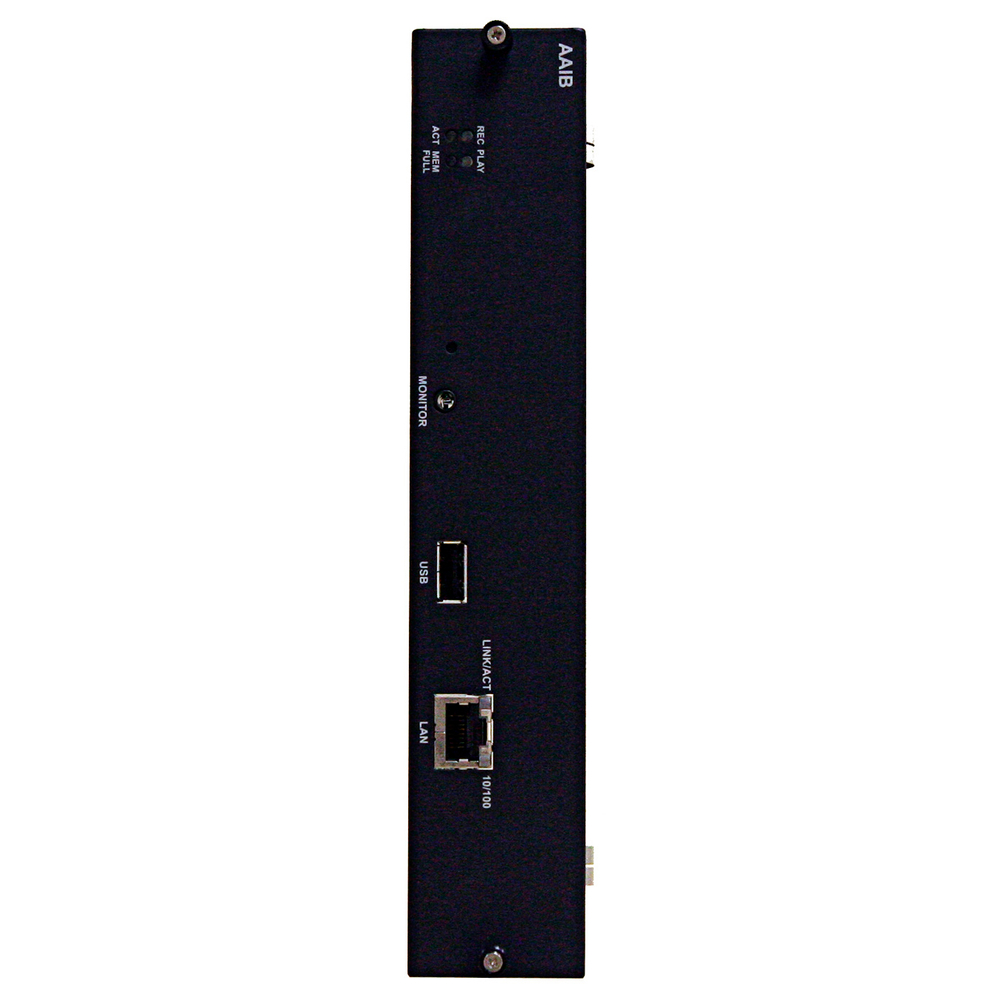

Блок VMIB/AAIB Ericsson-LG MG-AAIB

Блоки VMIB/AAIB обеспечивают системные сообщения, сообщения систем автоматического/однородного распределения вызовов (ACD/UCD) и приветствие пользователя. Вместе с процессором и цепями DSP блоки поддерживают одновременную работу 8 каналов. Для увеличения количества каналов и/или объема памяти в систему iPECS-MG с MPB300 можно устанавливать до трех (3) VMIB или AAIB, максимальная емкость составляет 24 канала. В системе iPECS-MG с MPB100 поддерживается не более двух (2) VMIB или AAIB, максимальная емкость составляет 16 каналов. Плата Число каналов Длительность системного приветствия/приветствия пользователя (ч) VMIB 8 0,5/100 AAIB 8 0,5/0 VMIB/AAIB можно устанавливать в универсальные гнезда 1-6 любого KSU, кроме гнезда MPB первого KSU. В систему MPB300 можно устанавливать до 3 плат VMIB или AAIB (MPB100: не более 2 плат AAIB/VMIB) ПРИМЕЧАНИЕ: 1. Если в системе установлены платы VMIB или AAIB, для каждой страны следует загрузить голосовые инструкции (по умолчанию =1 (английский), 2-3 – резервные). 2. Программное обеспечение MP сохраняет голосовые инструкции в U8, флэш-Nand памяти MPB100/MPB300 для каждого сохраненного языка (корейский, английский, итальянский, русский, немецкий, датский, иврит, испанский, турецкий и шведский). 3. Голосовые инструкции можно менять с помощью Web Admin, функции обновления VMIB. Технические характеристики LAN Наименование Технические характеристики Интерфейс ЛВС 100 Base-T Ethernet (IEEE 802.3) Скорость 100 Мбит/с (автосогласование) Дуплекс Полудуплекс Распределение контактов RJ45, порт LAN Разьем Контакты Номер контакта Сигнал Функция 4,5,7,8 Зарезервировано Зарезервировано 1 TX+ Передача данных 2 TX- Передача данных 3 RX- Прием данных 6 RX+ Прием данных Последовательный порт Разъем Контакты Номер контакта Сигнал 1 "Земля" логических сигналов 2 Прием данных 3 Передача данных 4 "Земля" логических сигналов Порт USB Разъем Контакты Номер контакта Сигнал 1 GND 2 D+ 3 D- 4 VBUS(+5V) Функции разъемов, переключателей и светодиодных индикаторов Разъем/Переключатель Функция Примечание SW1 4-х полюсной DIP переключатель по умолчанию :ВЫКЛ. SW2 Выключатель резервного питания Не устанавливается на MP SW3 Кнопка перезагрузки SW4 Включение/отключение сторожевой схемы (ВЫКЛ.:активация, ВКЛ.:отключение) Не устанавливается на MP CN3 Порт JTAG для эмулятора ЦП Для теста после доводки CN4 Порт JTAG для программируемой пользователем вентильной матрицы Только для исследований и разработки Индикация LED LED Функция Примечания LD1 Индикация штатной работы (индикатор активности) Мигает (синий) LD2 Память заполнена (ВКЛ. -заполнена, ВЫКЛ. -доступна для использования) AAIB-не используется LD3 Запись (ВКЛ. -активна, ВЫКЛ. -режим ожидания) LD4 Воспроизведение (ВКЛ. -активно, ВЫКЛ. -режим ожидания) MJ1-LD1(зелен/оранж) светится постоянно -канал, мигает-передача данных MJ1-LD2(желтый) светится -100Мбит/с, несветится -10Мбит/с
