8-ми портовый модуль Ethernet коммутатора, со скоростью до 1 Гбит/сМодуль ES8G представляет собой стандартный Ethernet-коммутатор с 9 портами, осуществляющий коммутацию пакетов между двумя определенными портами.
Модуль ES8G содержит 8 портов LAN и один порт UPLINK LAN, каждый из которых осуществляет коммутацию пакетов в сети Ethernet. Все порты поддерживают автоматическое определение скорости передачи 10/100/1000 Мбит/с, режим полудуплексного/дуплексного обмена и автоматическое переключение MDI/MDIX. Это позволяет для соединения двух портов Ethernet использовать прямой или перекрестный кабель типа RJ-45.

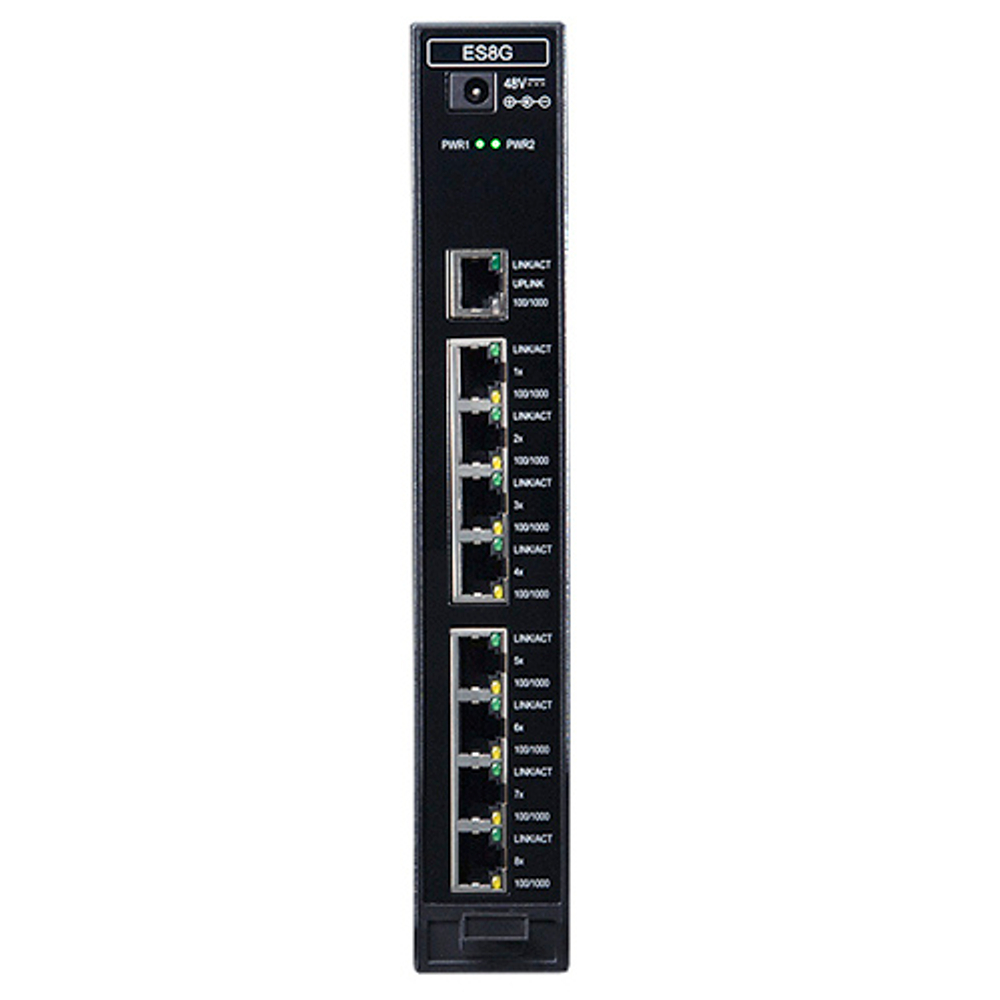

На передней панели ES8G имеется:
• Разъем для адаптера питания переменного (LIK-ADPT 48В),
• Два светодиода, отражающих статус питания модуля: PWR1 - + 5 VDC, PWR2 - + 3.3 VDC
• Один разъем UPLINK (RJ-45),
• 8 разъемов LAN для подключения устройств (RG-45)
На задней панели, имеется:
• Разъем RS-232 (DB-9) ,
• Винт заземления,
• 50-контактный разъем, используемый при установке модуля в MCKTE.
